NSP鋼製型枠の通り出し部材は、住宅基礎などのコンクリート打設時に、型枠の直線性と垂直精度を保つために使用します。自在サポーターで型枠を押し引きして微調整し、バタ角受・単管受と横バタでパネル全体を一体化することで、打設中の倒れ、曲がり、段差やズレを抑えます。本ページでは施工の流れと目的から必要な部材を選べます。

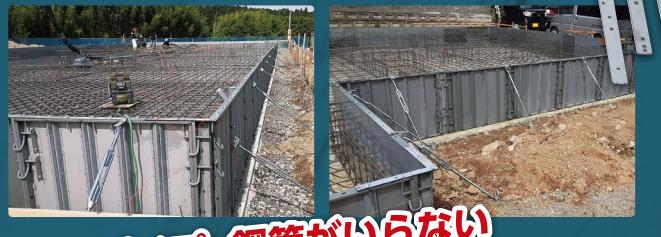

住宅基礎施工現場での使用例。自在サポーターと横バタを組み合わせ、型枠全体の通りと垂直精度を確保します。
型枠通り出しとは
型枠通り出しとは、組み立てた型枠を設計どおりの直線・位置・垂直に整え、コンクリート打設時にもその精度を維持する作業です。水糸やレーザー墨出し器で通りを確認しながら、自在サポーターのターンバックルを回して型枠を押し引きします。さらにバタ角受や単管受へ横バタを通し、個々のパネルを一体化して曲がりや段差を抑えます。

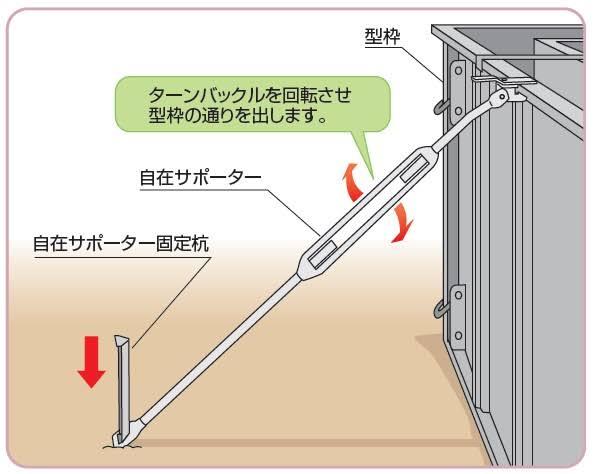

中央のターンバックルを回転させ、型枠を押し引きしながら通り・垂直を微調整します。
通り出し施工の流れ
STEP 1型枠を組み立て、パネル同士を連結します。
STEP 2バタ角受・単管受を型枠へ取り付けます。
STEP 3横方向へ角パイプまたは単管を通し、全体の歪みを抑えます。
STEP 4固定杭と自在サポーターを設置し、仮固定します。
STEP 5水糸・レーザーを確認し、ターンバックルで通りと垂直を調整します。
STEP 6打設中もズレを確認し、必要に応じて再調整します。
施工目的から型枠通り出し部材を選ぶ
使用する場所と役割から部材を選び、各商品ページで対応型枠・取付方法・仕様をご確認ください。
型枠の通り・垂直を調整する部材
水糸やレーザーで確認しながら型枠を押し引きし、直線性と垂直精度を調整します。
自在サポーターターンバックルを回して長さを伸縮させ、型枠の通り・垂直を押し引き調整します。
型枠全体を横方向に補強する部材
型枠へ角パイプや単管を通し、パネル同士の段差やズレを抑えて一体化します。
コーナー・接合部を補強する部材
外コーナー、間仕切り、袖部など、振れや変形が生じやすい箇所を補強します。
天端繋ぎコーナー部の火打ち、間仕切り部や袖部の振れ止めに使用します。
打設時の施工品質を支える補助部材
ノロ垂れや横バタの浮き上がりを抑え、打設時の安定性と仕上がりを支えます。
横バタ浮止め金具鋼管の浮き上がりを防ぎ、型枠と横バタを一体化するための金具です。
自在サポーター施工例

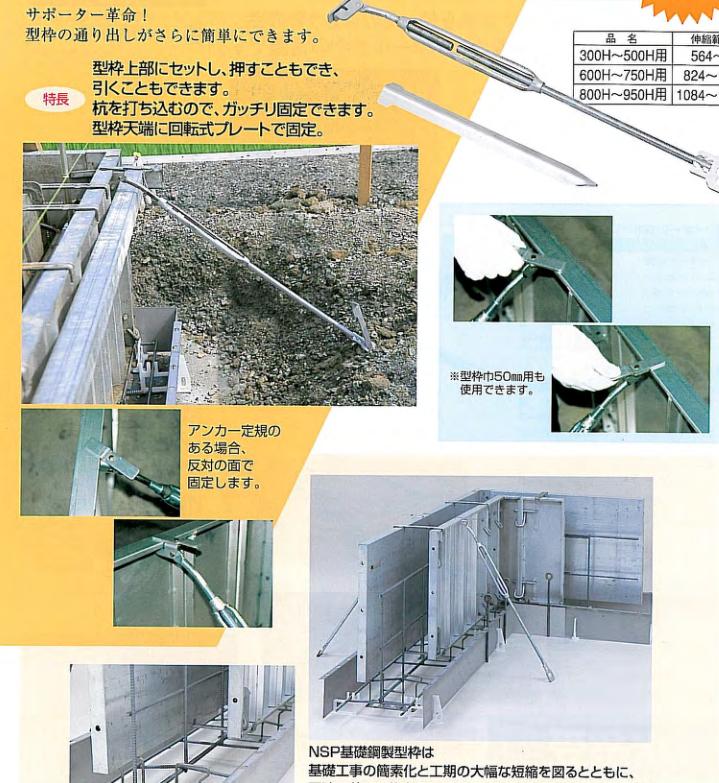

自在サポーターは、型枠上部と地盤側の固定杭を連結し、ターンバックルを回して押し引き調整します。現場写真、取付部、施工イメージで使用位置をご確認ください。
自在サポーターの施工例。型枠高さ、施工箇所、地盤条件に合わせて固定位置を確認してください。
よくある質問（FAQ）
Q1. 自在サポーターだけで型枠の通りを確保できますか？
自在サポーターは押し引きによる微調整を行う部材です。パネル全体の段差や曲がりを抑えるため、施工条件に応じてバタ角受・単管受と横バタ、コーナー補強部材を組み合わせます。
Q2. 60バタ角受と単管パイプ受はどのように選びますか？
現場で使用する横バタが60角パイプか丸単管かを確認して選びます。対応寸法と取付方法は商品ページでご確認ください。
Q3. 通りはいつ確認しますか？
型枠組立後に水糸やレーザーで確認し、打設前に調整します。コンクリート打設中も側圧によるズレや倒れを監視し、必要に応じて再調整します。
Q4. KR50単管パイプ受はどの型枠に使用しますか？
KR型枠の連結部へクリップ式で固定して使用します。型枠シリーズと取付部の仕様を確認してください。
Q5. インサートタレ防止は通り出し用部材ですか？
主用途は2回打ち用・外周専用型枠でのノロ垂れ防止です。本ページでは、通り出し作業と併用される打設時の施工補助部材として掲載しています。
選定・施工時の注意事項
- ・使用するNSP型枠シリーズ、型枠高さ、取付位置を確認してください。
- ・バタ角受・単管受は、現場で使用する角パイプ・単管の種類と対応寸法を確認してください。
- ・自在サポーターの固定杭は、十分な支持力が得られる位置へ確実に設置してください。
- ・水糸やレーザーで直線と垂直を確認し、締め過ぎや片側だけの過度な調整を避けてください。
- ・打設中も型枠の変形、横バタの浮き、固定部の緩みを確認し、必要に応じて再調整してください。
- ・施工条件への適合が不明な場合は、型枠の種類、型枠高さ、施工箇所が分かる資料をご用意のうえお問い合わせください。
