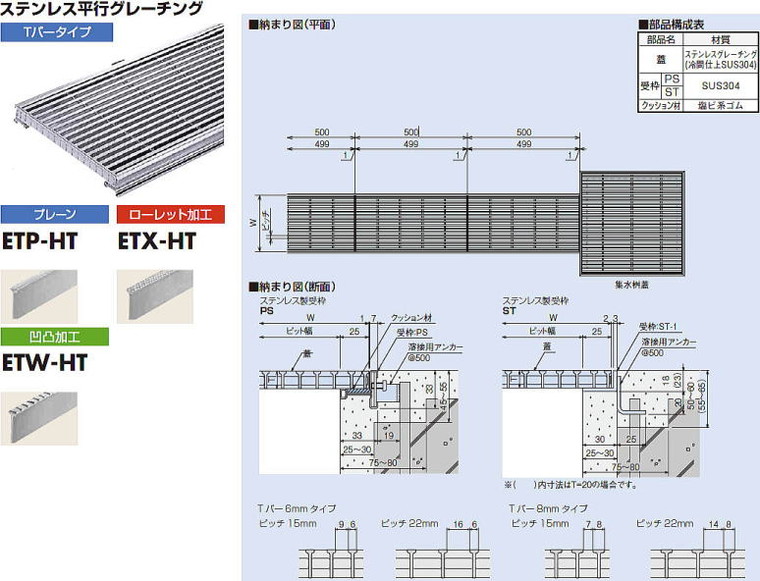

やまと屋 >
外構・排水 >
ウォーターピット >
ステンレス平行グレーチング Tバータイプ
|
|
|
ステンレス平行グレーチング Tバータイプ
|
|
|
|
|
|
|
1.プレーン(ETP-HT)、ローレット加工(ETX-HT)、凹凸加工(ETW-HT)
|
|
 |
|
| ■製品情報 |
- ・ベアリングバーピッチは15mm・22mmです。
- ・ETX・ETW……ベアリングバーの表面にすべりにくい加工が施してあります。
|
| ステンレスグレーチングの形式 |
ステンレスグレーチング
ETP
型式 |
815HT-15
型式番号 |
P=14 ピッチ |
|
|
|
|
|
| ◆注文情報 |
- ・特注寸法の場合W=300、L=499以下で対応致します。
- ・蓋長さ499mm以外を指定されますと価格が50%増しとなります。
- ・ピット幅の規格外寸法は1ランク上りの価格となります。
- (例えば180mmの場合→200mmの価格)
- ・受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。
|
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
|
|
|
|
|
● ETP-HT/ETX-HT/ETW-HT P=15 寸法・参考価格表 ●
| ピット幅 |
型式番号 |
すきま |
蓋寸法 mm |
質量
kg/枚 |
参考
税込販売価格 ¥/m |
|
受枠 |
| P=15 |
W |
T |
P=15 |
ETP-HT |
ETX-HT |
ETW-HT |
|
型式記号 |
参考 税込販売価格 |
| 100 |
615HT-10 |
9 |
150 |
15 |
1.8 |
¥21,840 |
¥23,690 |
¥23,020 |
|
PS-15M
PS-20M
コーナー加工
ST-1-15M
ST-1-20M
コーナー加工 |
¥3,870/片m
¥3,870/片m
¥1,520/箇所
¥2,580/片m
¥2,640/片m
¥1,010/箇所 |
| 620HT-10 |
20 |
2.3 |
¥26,040 |
¥28,230 |
¥27,390 |
|
| 150 |
615HT-15 |
200 |
15 |
2.3 |
¥27,840 |
¥30,190 |
¥29,290 |
|
| 620HT-15 |
20 |
2.9 |
¥33,380 |
¥36,180 |
¥35,120 |
|
| 200 |
615HT-20 |
250 |
15 |
3.0 |
¥34,720 |
¥37,690 |
¥36,570 |
|
| 620HT-20 |
20 |
3.8 |
¥41,780 |
¥45,310 |
¥43,960 |
|
| 250 |
615HT-25 |
300 |
15 |
3.5 |
¥40,770 |
¥44,190 |
¥42,900 |
|
| 620HT-25 |
20 |
4.4 |
¥49,060 |
¥53,200 |
¥51,640 |
|
| 100 |
815HT-10 |
7 |
150 |
15 |
2.0 |
¥23,800 |
¥26,270 |
¥25,040 |
|
PS-15M
PS-20M
コーナー加工
ST-1-15M
ST-1-20M
コーナー加工 |
¥3,870/片m
¥3,870/片m
¥1,520/箇所
¥2,580/片m
¥2,640/片m
¥1,010/箇所 |
| 820HT-10 |
20 |
2.5 |
¥27,390 |
¥30,300 |
¥28,840 |
|
| 150 |
815HT-15 |
200 |
15 |
2.6 |
¥30,240 |
¥33,380 |
¥31,810 |
|
| 820HT-15 |
20 |
3.1 |
¥35,120 |
¥38,810 |
¥36,960 |
|
| 200 |
815HT-20 |
250 |
15 |
3.3 |
¥37,800 |
¥41,780 |
¥39,760 |
|
| 820HT-20 |
20 |
4.0 |
¥43,960 |
¥48,560 |
¥46,260 |
|
| 250 |
815HT-25 |
300 |
15 |
3.8 |
¥44,300 |
¥49,000 |
¥46,650 |
|
| 820HT-25 |
20 |
4.7 |
¥51,640 |
¥57,120 |
¥54,380 |
|
|
|
|
| |
|
|
● ETP-HT/ETX-HT/ETW-HT P=22 寸法・参考価格表 ●
| ピット幅 |
型式番号 |
すきま |
蓋寸法 mm |
質量 kg/枚 |
参考
税込販売価格 ¥/m |
|
受枠 |
| P=22 |
W |
T |
P=22 |
ETP-HT |
ETX-HT |
ETW-HT |
|
型式記号 |
参考 税込販売価格 |
| 100 |
615HT-10 |
16 |
150 |
15 |
1.4 |
¥18,990 |
¥21,510 |
¥20,780 |
|
PS-15M
PS-20M
コーナー加工
ST-1-15M
ST-1-20M
コーナー加工 |
¥3,870/片m
¥3,870/片m
¥1,520/箇所
¥2,580/片m
¥2,640/片m
¥1,010/箇所 |
| 620HT-10 |
20 |
1.7 |
¥20,890 |
¥24,140 |
¥23,470 |
|
| 150 |
615HT-15 |
200 |
15 |
1.7 |
¥22,010 |
¥24,140 |
¥23,470 |
|
| 620HT-15 |
20 |
2.2 |
¥24,250 |
¥26,940 |
¥26,040 |
|
| 200 |
615HT-20 |
250 |
15 |
2.2 |
¥25,880 |
¥28,450 |
¥27,500 |
|
| 620HT-20 |
20 |
2.8 |
¥28,900 |
¥30,240 |
¥29,290 |
|
| 250 |
615HT-25 |
300 |
15 |
2.6 |
¥30,750 |
¥34,330 |
¥33,270 |
|
| 620HT-25 |
20 |
3.2 |
¥33,380 |
¥35,730 |
¥34,560 |
|
| 100 |
815HT-10 |
14 |
150 |
15 |
1.5 |
¥19,880 |
¥24,200 |
¥24,030 |
|
PS-15M
PS-20M
コーナー加工
ST-1-15M
ST-1-20M
コーナー加工 |
¥3,870/片m
¥3,870/片m
¥1,520/箇所
¥2,580/片m
¥2,640/片m
¥1,010/箇所 |
| 820HT-10 |
20 |
1.8 |
¥22,240 |
¥27,330 |
¥27,160 |
|
| 150 |
815HT-15 |
200 |
15 |
1.9 |
¥23,360 |
¥28,450 |
¥28,170 |
|
| 820HT-15 |
20 |
2.3 |
¥25,710 |
¥31,200 |
¥30,750 |
|
| 200 |
815HT-20 |
250 |
15 |
2.3 |
¥28,400 |
¥34,110 |
¥33,770 |
|
| 820HT-20 |
20 |
2.8 |
¥31,590 |
¥36,740 |
¥36,240 |
|
| 250 |
815HT-25 |
300 |
15 |
2.8 |
¥32,430 |
¥40,210 |
¥39,930 |
|
| 820HT-25 |
20 |
3.5 |
¥35,960 |
¥42,510 |
¥42,120 |
|
|
|
|
|
|
|
ページ先頭へ
|

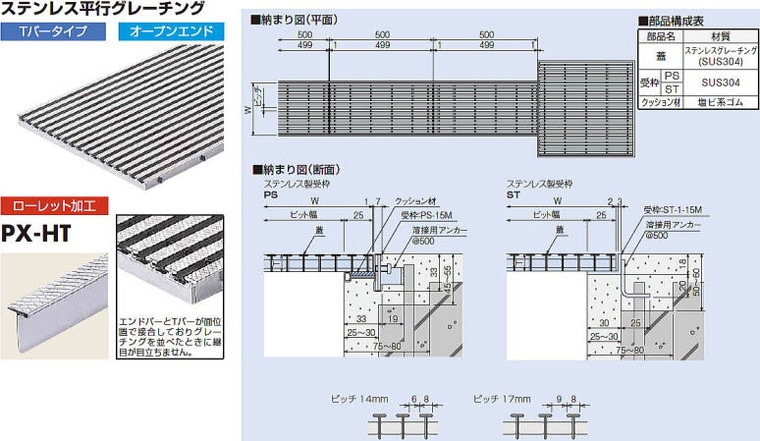

2.オープンエンド ローレット加工 PX-HT
|
|
 |
|
| ■製品情報 |
-
- ・ベアリングバーピッチは14mm・17mmです。
- ・ベアリングバーの表面にすべりにくい加工が施してあります。
- ・比較的人の通行の少ない場所にご使用下さい。
- ・素足で乗るような場所への設置は適しません。
- ・人の通行の多い場所や台車等の通行や衝撃の加わる場所への設置は、ETP(X、W)-HTタイプをご使用下さい。
|
| ステンレスグレーチングの形式 |
ステンレスグレーチング
|
|
|
|
|
| ◆注文情報 |
- ・特注寸法の場合W=250、L=499以下で対応致します。
- ・蓋長さ499mm以外を指定されますと価格が50%増しとなります。
- ・ピット幅の規格外寸法は1ランク上りの価格となります。
- (例えば180mmの場合→200mmの価格)
- ・受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。
|
 |
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
|
|
|
● PX-HT 寸法・参考価格表 ●
| ピット幅 |
型式番号 |
蓋寸法 mm |
P=14(すきま6mm) |
P=17(すきま9mm) |
受枠 |
| W |
L |
T |
質量
kg/枚 |
参考
税込販売価格
¥/m |
質量
kg/枚 |
参考
税込販売価格
¥/m |
型式記号 |
参考 税込販売 |
| 100 |
PX815HT-10 |
150 |
499 |
15 |
1.5 |
¥14,840 |
1.2 |
¥13,160 |
PS-15M
コーナー加工
ST-1-15M
コーナー加工 |
¥3,870/片m
¥1,520/箇所
¥2,580/片m
¥1,010/箇所 |
| 150 |
PX815HT-15 |
200 |
1.9 |
¥17,250 |
1.7 |
¥15,460 |
| 200 |
PX815HT-20 |
250 |
2.4 |
¥21,400 |
2.1 |
¥18,540 |
|
|
|
| |
|
|
ページ先頭へ
|
| |

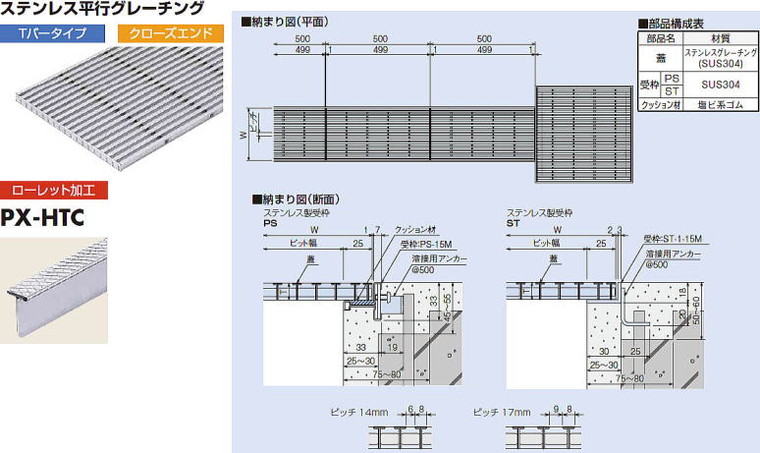

3.クローズエンド ローレット加工 PX-HTC
|
| |
 |
|
| ■製品情報 |
- ・ベアリングバーピッチは14mm・17mmです。
- ・ベアリングバーの表面にすべりにくい加工が施してあります。
- ・建物の出入口など通常程度の人が通行する場所に適します。
- ・人の通行の多い場所や台車等の通行や衝撃の加わる場所への設置は、ETP(X、W)-HTタイプをご使用下さい。
|
| ステンレスグレーチングの形式 |
ステンレスグレーチング
| PX815HTC-15 |
P=14 |
| 製品符号 |
ピッチ |
|
|
|
|
|
| ◆注文情報 |
- ・特注寸法の場合W=250、L=499以下で対応致します。
- ・蓋長さ499mm以外を指定されますと価格が50%増しとなります。
- ・ピット幅の規格外寸法は1ランク上りの価格となります。
- (例えば180mmの場合→200mmの価格)
- ・受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。
|
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
|
|
|
● PX-HTC 寸法・参考価格表 ●
| ピット幅 |
型式番号 |
蓋寸法 mm |
P=14 (すきま6mm) |
P=17 (すきま9mm) |
受枠 |
| W |
L |
T |
質量
kg/枚 |
参考
税込販売価格
¥/m |
質量
kg/枚 |
参考
税込販売価格
¥/m |
型式記号 |
参考
税込販売価格 |
| 100 |
PX815HTC-10 |
150 |
499 |
15 |
1.5 |
¥18,540 |
1.3 |
¥16,360 |
PS-15M
PS-20M
コーナー加工
ST-1-15M
ST-1-20M
コーナー加工
|
¥3,870/片m
¥3,870/片m
¥1,520/箇所
¥2,580/片m
¥2,640/片m
¥1,010/箇所 |
| PX820HTC-10 |
20 |
1.8 |
¥20,500 |
1.6 |
¥17,920 |
| 150 |
PX815HTC-15 |
200 |
15 |
2.0 |
¥23,800 |
1.7 |
¥20,720 |
| PX820HTC-15 |
20 |
2.4 |
¥26,440 |
2.1 |
¥22,850 |
| 200 |
PX815HTC-20 |
250 |
15 |
2.5 |
¥28,510 |
2.1 |
¥25,430 |
| PX820HTC-20 |
20 |
3.0 |
¥31,700 |
2.6 |
¥28,120 |
|
|
|
| |
|
|
ページ先頭へ
|
| |

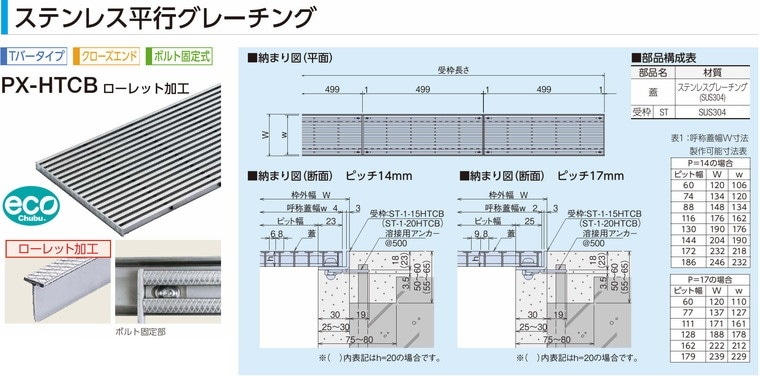

4.クローズエンド ローレット加工 PX-HTCB
|
| |
 |
|
| ■製品情報 |
- ・ベアリングバーピッチは14mm・17mmです。
- ・同じ呼称でもペアリングバーピッチによりピット幅が異なります。
- ・ベアリングバーの表面にすべりにくい加工が施してあります。
- ・蓋に切欠きがない為、外観が良くまた安全性にも優れたます。
- ・蓋と枠をボルトで工程する事により、ガタツキや騒音を防止します。
- ・建物の出入口など通常程度の人が通行する場所に適します。
- ・台車等の通行や衝撃の加わる場所への設置は適しません。
- ・受枠施行上の注意…PX-HTをご確認ください。
|
| ステンレスグレーチングの形式 |
ステンレスグレーチング
| PX815HTCB-15 |
P=14 |
| 製品符号 |
ピッチ |
|
|
|
|
|
| ◆注文情報 |
- ・蓋長さ499mm以外を指定されますと価格が50%増しとなります。
- ・受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。
- ・特注寸法の場合
- ℓ寸法…220mm以上499mm以下で対応致します。
- 呼称蓋幅w…表1示す寸法で対応致します。
- (w=246mmを超える寸法は制作不可です)
- ◆特注寸法の場合の型式表記について
- (例) P=14、w=120、ℓ=499の場合
- 特注型式:
- PX815HTCB(W120) P=14、ℓ=499 と表記してください。
- 蓋w寸法を明記(W***)
|
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
|
|
|
● PX-HTCB 寸法・参考価格表 ●
ピット 幅 |
枠外幅 W |
型式番号 |
ピッチ |
すきま |
w |
ℓ |
h |
蓋 |
受枠 |
質量 (kg/枚) |
価格 ( ¥/m) |
型式記号 |
価格( ¥) |
| 102 |
162 |
PX815HTCB-10 |
P=14 |
6 |
148 |
499 |
15 |
1.4 |
¥45,900 |
ST-1-15 HTCB
コーナー加工
ST-1-20 HTCB
コーナー加工
|
¥7,400/片m
¥1,800/箇所
¥7,800/片m
¥1,800/箇所 |
| PX820HTCB-10 |
150 |
1.7 |
¥49,400 |
| 158 |
218 |
PX815HTCB-15 |
204 |
15 |
1.9 |
¥55,300 |
| PX820HTCB-15 |
150 |
2.3 |
¥60,000 |
| 200 |
260 |
PX815HTCB-15 |
246 |
15 |
2.4 |
¥63,700 |
| PX820HTCB-20 |
150 |
2.9 |
¥69,400 |
| 94 |
154 |
PX815HTCB-10 |
P=17 |
9 |
144 |
499 |
15 |
1.4 |
¥42,000 |
ST-1-15 HTCB
コーナー加工
ST-1-20 HTCB
コーナー加工
|
¥7,400/片m
¥1,8000/箇所
¥7,800/片m
¥1,800/箇所 |
| PX820HTCB-10 |
150 |
1.7 |
¥44,800 |
| 145 |
205 |
PX815HTCB-15 |
195 |
15 |
1.6 |
¥49,800 |
| PX815HTCB-20 |
150 |
1.9 |
¥53,600 |
| 196 |
256 |
PX815HTCB-20 |
246 |
15 |
2.0 |
¥58,200 |
| PX820HTCB-20 |
150 |
2.4 |
¥63,000 |
|
|
価格には、消費税がふくまれておりません。
|
|
|
|
ページ先頭へ
|

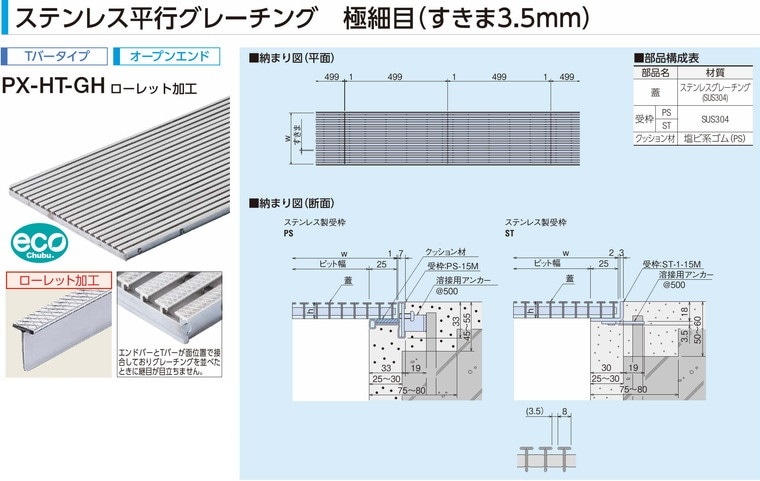

5.オープンエンド ローレット加工 PX-HT-GH
|
| |
 |
|
| ■製品情報 |
- ・ハイヒール歩行者・車いす・ベビーカー・キャリーバックなどが、すきまにはまり難て、安全でスムーズで通行できる様配慮したユニバーサルデザインです。
- ・ベアリングバーの表面にすべりにくい加工が施してあります。
- ・素足で乗るような場所へ設置は適しません。
- ・台車等の通行や衝撃の加わる場所への設置は適しません。
|
| ステンレスグレーチングの形式 |
ステンレスグレーチング
|
|
|
|
|
| ◆注文情報 |
- ・特注寸法の場合
- ℓ寸法…220mm以上499mm以下で対応致します。
- w寸法…表1に示す寸法で対応致します。
- (w=250mmを超える寸法は制作不可です)
| 表1:w寸法製作可能寸法表(mm) |
| 53.2 |
54 |
55.2 |
64.5 |
65.5 |
67 |
75.8 |
77 |
78.8 |
| 87.1 |
88.5 |
90.6 |
98.4 |
100 |
102.4 |
109.7 |
111.5 |
114.2 |
| 121 |
123 |
126 |
132.3 |
134.5 |
137.8 |
143.6 |
146 |
150 |
| 154.9 |
157.5 |
166.2 |
169 |
177.5 |
180.5 |
188.8 |
192 |
200 |
| 203.5 |
215 |
226.5 |
238 |
250 |
|
|
|
|
|
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
|
|
|
● PX-HT-GH 寸法・参考価格表 ●
| ピット幅 |
型式番号 |
w |
ℓ |
h |
蓋 |
受枠 |
| 質量(kg/枚) |
価格( ¥/m) |
型式記号 |
価格( ¥) |
| 100 |
PX815HT-10GH |
150 |
499 |
1.4 |
1.7 |
¥42,000 |
PS-15M
コーナー加工
ST-1-15
コーナー加工
|
¥6,900/片m
¥2,700/箇所
¥4,600/片m
¥1,800/箇所 |
| 150 |
PX815HT-15GH |
200 |
2.4 |
¥47,900 |
| 200 |
PX815HT-20GH |
250 |
2.9 |
¥52,500 |
|
|
価格には、消費税がふくまれておりません。
|
|
|
|
ページ先頭へ
|
| ステンレスグレーチングを安全にご使用いただくために |
- ・設計条件を越える荷重がかかる場所では使用しないでください。
設計条件以上の荷重がかかった場合、変形や破損を招き、事故の原因となることがあります。
- ・素足で歩く可能性のある場所(浴室・プール・公園etc)では、アルミグレーチンク・縞鋼板製排水蓋・鋳鉄製グレーチンク、
ステンレスグレーチンク(Tバー凹凸加工:ETWなど)の仕様はヶガをする恐れがありますので、ご使用は避けてください。
- ・製品を落下させたり、衝撃を与えないでください。
落下させたり、強い衝撃を受けますと、キズや変形のみならす、溶接部の割れ及び溶接外れにつながる恐れがあります。
破損や変形した製品は、強度や機能が著しく低下し、事故の原因となることがあります。
- ・鉄粉、薬品、塩類等が付着したままの状態で放置しますと、耐食性が劣化し、強度の低下につながります。
万一、鉄粉、薬品、塩類が付着した場合には、ただちに清掃し取り除いてください。
- ・清掃や交換を行う場合、溝に人が落下しないように落下防止の処置をとってください。
点検・清掃の際は必ず作業用手袋を着用ください。
- ・指をスキ間や排水穴に入れないでください。
施工や清掃時など、誤ってスキ間に指を入れると、指を詰めるなどケガをすることがありますので十分主意して行ってください。
|
|
|
