やまと屋 > 外構・排水 > スチールグレーチング > マスグレーチング 開閉式(110度・180度)

マスグレーチング110°回転 CXHM・VG1HM

落込み四方受枠 粗目 落込み四方受枠 細目 ボルト固定式 110度開閉式 180度開閉式
5-1 ニムラ PGM 5-4 ニムラ PGM-S 5-6 ニムラ PGT 5-10 ニムラ PGE 5-13 ニムラ PGR
5-2 ニムラ PGM-V 5-5 中部 VG1HBF・CXHBF 5-7 ニムラ PGT-V 5-11 中部 VG5M 5-14 中部 VG5MM
5-3 中部 VG5BF 5-8 中部 VG5BBF 5-12 中部 VG1HM・CXHM
5-9 中部 VG1HBBF

5-12

VG1HM・CXHM(細目スベリ止)
中部コーポ 110°開閉式細目マスグレ <横断用>

●公共建築協会評価対象製品

中部コーポ VG1HM・CXHM 110°開閉式細目マスグレ

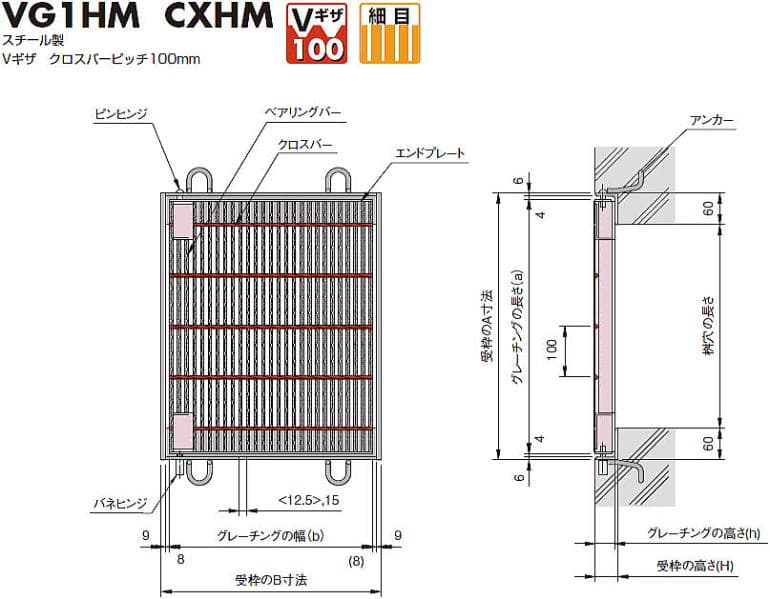

グレーチングと四方枠のセット図


-- クロスバーピッチ100mmタイプ --

■バネヒンジ部詳細図 注:<>寸法は、CXHBBF3**タイプ。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装(黒)
中部コーポ VG1HM・CXHM 110°開閉式細目マスグレ ■バネヒンジ部詳細図

マスグレーチングのご注文について
  • 現在、「グレーチング」、「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。

● 規格寸法 ●
形式
マスグレ
桝穴
幅 x 長さ
mm
適用荷重 本体 受枠
寸法 mm
bxaxh
質量
kg/枚
寸法 mm
BxAxH
質量
kg/枚
CXHM 332-34 300x400 T-2 303x500x32 9.3 339x520x38 5.6
VG1HM 532-34 T-6,T-14 304x500x32 11.7 339x520x38 5.6
VG1HM 538-34 T-20 304x500x38 13.6 339x520x44 6.2
VG1HM 544-34 T-25 304x500x44 15.6 339x520x50 6.8
CXHM 332-44 400x400 T-2 391x500x32 12.0 427x520x38 6.3
VG1HM 532-44 T-6,T-14 393x500x32 15.0 427x520x38 6.3
VG1HM 538-44 T-20 393x500x38 17.5 427x520x44 7.0
VG1HM 544-44 T-25 393x500x44 20.0 427x520x50 7.7
CXHM 332-35 300x500 T-2 303x600x32 11.1 339x620x38 6.0
VG1HM 538-35 T-6,T-14 304x600x38 16.2 339x620x44 6.7
VG1HM 544-35 T-20 304x600x44 18.5 339x620x50 7.4
VG1HM 750-35 T-25 304x600x50 27.6 339x620x56 8.2
CXHM 332-45 400x500 T-2 391x600x32 14.2 427x620x38 6.8
VG1HM 538-45 T-6,T-14 393x600x38 20.8 427x620x44 7.5
VG1HM 544-45 T-20 393x600x44 23.8 427x620x50 8.3
VG1HM 750-45 T-25 393x600x50 35.5 427x620x56 9.1
CXHM 332-36 300x600 T-2 303x700x32 12.8 339x720x38 6.5
VG1HM 544-36 T-6,T-14 304x700x44 21.5 339x720x50 8.1
CXHM 332-46 400x600 T-2 391x700x32 16.5 427x720x38 7.2

細目専用ハンドル GH-2

細目専用ハンドル GH-2
吊り上げ(垂直)質量40kg/本以下

形式
細目専用ハンドル GH-2




全19件(全て表示

No 商品名 仕様 販売価格
1 マスグレ CXHM 332-34

マスグレ CXHM 332-34

桝寸法:300x400 荷重:T-2 蓋寸法:303x500x32
枠外寸法:339x520x38 備考:細目ノンスリップ110度回転

7,986円
(税込8,785円)

買い物かごに入れる
2 マスグレ VG1HM 532-34

マスグレ VG1HM 532-34

桝寸法:300x400 荷重:T-14 蓋寸法:304x500x32
枠外寸法:339x520x38 備考:細目ノンスリップ110度回転

9,801円
(税込10,781円)

買い物かごに入れる
3 マスグレ VG1HM 538-34

マスグレ VG1HM 538-34

桝寸法:300x400 荷重:T-20 蓋寸法:304x500x38
枠外寸法:339x520x44 備考:細目ノンスリップ110度回転

11,495円
(税込12,645円)

買い物かごに入れる
4 マスグレ VG1HM 544-34

マスグレ VG1HM 544-34

桝寸法:300x400 荷重:T-25 蓋寸法:304x500x44
枠外寸法:339x520x50 備考:細目ノンスリップ110度回転

12,826円
(税込14,109円)

買い物かごに入れる
5 マスグレ CXHM 332-44

マスグレ CXHM 332-44

桝寸法:400x400 荷重:T-2 蓋寸法:391x500x32
枠外寸法:427x520x38 備考:細目ノンスリップ110度回転

9,801円
(税込10,781円)

買い物かごに入れる
6 マスグレ VG1HM 532-44

マスグレ VG1HM 532-44

桝寸法:400x400 荷重:T-14 蓋寸法:393x500x32
枠外寸法:427x520x38 備考:細目ノンスリップ110度回転

13,068円
(税込14,375円)

買い物かごに入れる
7 マスグレ VG1HM 538-44

マスグレ VG1HM 538-44

桝寸法:400x400 荷重:T-20 蓋寸法:393x500x38
枠外寸法:427x520x50 備考:細目ノンスリップ110度回転

14,944円
(税込16,438円)

買い物かごに入れる
8 マスグレ VG1HM 544-44

マスグレ VG1HM 544-44

桝寸法:400x400 荷重:T-25 蓋寸法:393x500x44
枠外寸法:427x520x50 備考:細目ノンスリップ110度回転

16,638円
(税込18,302円)

買い物かごに入れる
9 マスグレ CXHM 332-35

マスグレ CXHM 332-35

桝寸法:300x500 荷重:T-2 蓋寸法:303x600x32
枠外寸法:339x620x38 備考:細目ノンスリップ110度回転

11,132円
(税込12,245円)

買い物かごに入れる
10 マスグレ VG1HM 538-35

マスグレ VG1HM 538-35

桝寸法:300x500 荷重:T-14 蓋寸法:304x600x38
枠外寸法:339x620x44 備考:細目ノンスリップ110度回転

13,552円
(税込14,907円)

買い物かごに入れる
11 マスグレ VG1HM 544-35

マスグレ VG1HM 544-35

桝寸法:300x500 荷重:T-20 蓋寸法:304x600x44
枠外寸法:339x620x50 備考:細目ノンスリップ110度回転

15,004円
(税込16,504円)

買い物かごに入れる
12 マスグレ VG1HM 750-35

マスグレ VG1HM 750-35

桝寸法:300x500 荷重:T-25 蓋寸法:304x600x50
枠外寸法:339x620x56 備考:細目ノンスリップ110度回転

21,054円
(税込23,159円)

買い物かごに入れる
13 マスグレ CXHM 332-45

マスグレ CXHM 332-45

桝寸法:400x500 荷重:T-2 蓋寸法:391x600x32
枠外寸法:427x620x38 備考:細目ノンスリップ110度回転

14,036円
(税込15,440円)

買い物かごに入れる
14 マスグレ VG1HM 538-45

マスグレ VG1HM 538-45

桝寸法:400x500 荷重:T-14 蓋寸法:393x600x38
枠外寸法:427x620x44 備考:細目ノンスリップ110度回転

17,001円
(税込18,701円)

買い物かごに入れる
15 マスグレ VG1HM 544-45

マスグレ VG1HM 544-45

桝寸法:400x500 荷重:T-20 蓋寸法:393x600x44
枠外寸法:427x620x50 備考:細目ノンスリップ110度回転

19,239円
(税込21,163円)

買い物かごに入れる
16 マスグレ VG1HM 750-45

マスグレ VG1HM 750-45

桝寸法:400x500 荷重:T-25 蓋寸法:393x600x50
枠外寸法:427x620x56 備考:細目ノンスリップ110度回転

26,741円
(税込29,415円)

買い物かごに入れる
17 マスグレ CXHM 332-36

マスグレ CXHM 332-36

桝寸法:300x600 荷重:T-2 蓋寸法:303x700x32
枠外寸法:339x720x38 備考:細目ノンスリップ110度回転

12,705円
(税込13,976円)

買い物かごに入れる
18 マスグレ VG1HM 544-36

マスグレ VG1HM 544-36

桝寸法:300x600 荷重:T-14 蓋寸法:304x700x44
枠外寸法:339x720x50 備考:細目ノンスリップ110度回転

16,698円
(税込18,368円)

買い物かごに入れる
19 マスグレ CXHM 332-46

マスグレ CXHM 332-46

桝寸法:400x600 荷重:T-2 蓋寸法:391x700x32
枠外寸法:427x720x38 備考:細目ノンスリップ110度回転

15,670円
(税込17,237円)

買い物かごに入れる
