マスグレボルト固定 CXHBBF・VG1HBBF
マスグレボルト固定 VG1HBBF・CXHBBF
| 5-9 |
VG1HBBF(スベリ止め)
中部コーポ ボルト固定式 細目マスグレ
|
●公共建築協会評価対象製品
|
|

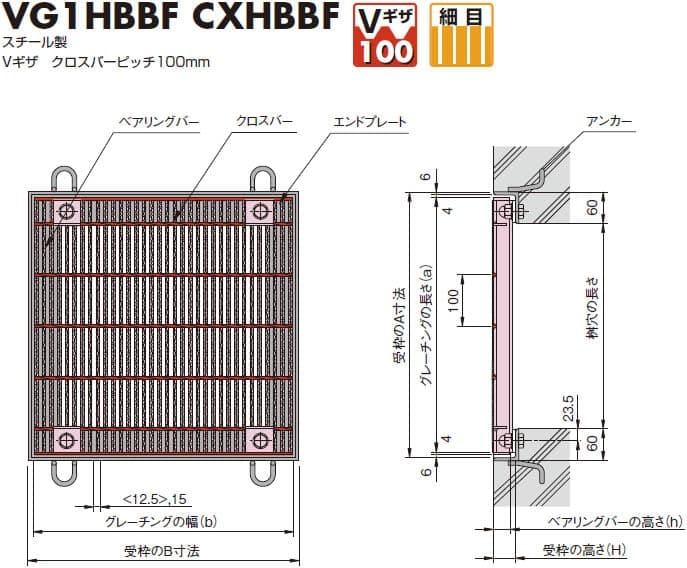

グレーチングと四方枠のセット図
|
| -- クロスバーピッチ100mmタイプ -- |
注:<>寸法は、
CXHBBF3**タイプ。 |
■部品構成表
| 部品名 |
材質 |
表面処理 |
| グレーチング |
SS400 |
溶融亜鉛メッキ |
| 受枠 |
錆止め塗装(黒) |
|
|
|

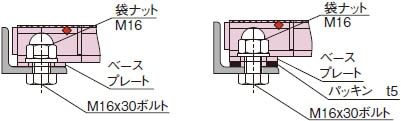

| ■固定形式 |
| Aタイプ(パッキン無し) |
|
Bタイプ(パッキン付) |
|
|
|
 |
|
|
- 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
- 「四方受枠」には、パッキンなしの「A型」とパッキン付の「B型」があります。お選びください。
- 欠品等の都合により、別メーカーの同等品をご案内することがあります。
|
|
|
|
|
| グレーチング本体 |
四方受枠
A型:パッキンなし B型:パッキン付 |
形式
マスグレ |
桝穴
幅x長さ
mm |
適用
荷重 |
寸法 mm BxAxH |
形式 |
寸法 mm
BxAxH |
| CXHBBF 332-33 |
300
x
300 |
T-14
T-6
T-2 |
406x400x32 |
四方受枠 CXHBBF 332-33A |
420x420x44 |
| 四方受枠 CXHBBF 332-33B |
420x420x50 |
| CXHBBF 338-33 |
T-25
T-20 |
406x400x38 |
四方受枠 CXHBBF 338-33A |
420x420x50 |
| 四方受枠 CXHBBF 338-33B |
420x420x56 |
| CXHBBF 332-350 |
350
x
350 |
T-14
T-6
T-2 |
456x450x32 |
四方受枠 CXHBBF 332-350A |
475x470x44 |
| 四方受枠 CXHBBF 332-350B |
475x470x50 |
| CXHBBF 338-350 |
T-20 |
456x450x38 |
四方受枠 CXHBBF 338-350A |
475x470x50 |
| 四方受枠 CXHBBF 338-350B |
475x470x56 |
| VG1HBBF 538-350 |
T-25 |
453x450x38 |
四方受枠 VG1HBBF 538-350A |
475x470x50 |
| 四方受枠 VG1HBBF 538-350B |
475x470x56 |
| CXHBBF 332-44 |
400
x
400 |
T-2 |
500x500x32 |
四方受枠 CXHBBF 332-44A |
520x520x44 |
| 四方受枠 CXHBBF 332-44B |
520x520x50 |
| VG1HBBF 532-44 |
T-14
T-6 |
498x500x32 |
四方受枠 VG1HBBF 532-44A |
520x520x44 |
| 四方受枠 VG1HBBF 532-44B |
520x520x50 |
| VG1HBBF 538-44 |
T-20 |
498x500x38 |
四方受枠 VG1HBBF 538-44A |
520x520x50 |
| 四方受枠 VG1HBBF 538-44B |
520x520x56 |
| VG1HBBF 544-44 |
T-25 |
498x500x44 |
四方受枠 VG1HBBF 544-44A |
520x520x56 |
| 四方受枠 VG1HBBF 544-44B |
520x520x61 |
| CXHBBF 332-450 |
450
x
450 |
T-2 |
550x550x32 |
四方受枠 CXHBBF 332-450A |
570x570x44 |
| 四方受枠 CXHBBF 332-450B |
570x570x50 |
| VG1HBBF 538-450 |
T-1
T-6 |
550x550x38 |
四方受枠 VG1HBBF 538-450A |
570x570x50 |
| 四方受枠 VG1HBBF 538-450B |
570x570x56 |
| VG1HBBF 544-450 |
T-25
T-20 |
550x550x44 |
四方受枠 VG1HBBF 544-450A |
570x570x56 |
| 四方受枠 VG1HBBF 544-450B |
570x570x61 |
| CXHBBF 332-55 |
500
x
500 |
T-2 |
605x600x32 |
四方受枠 CXHBBF 332-55A |
625x620x44 |
| 四方受枠 CXHBBF 332-55B |
625x620x50 |
| VG1HBBF 538-55 |
T-14
T-6 |
605x600x38 |
四方受枠 VG1HBBF 538-55A |
625x620x50 |
| 四方受枠 VG1HBBF 538-55B |
625x620x56 |
| VG1HBBF 544-55 |
T-20 |
605x600x44 |
四方受枠 VG1HBBF 544-55A |
625x620x56 |
| 四方受枠 VG1HBBF 544-55B |
625x620x61 |
| VG1HBBF 750-55 |
T-25 |
(300+300)
x600x50 |
四方受枠 VG1HBBF 750-55A |
625x620x61 |
| 四方受枠 VG1HBBF 750-55B |
625x620x66 |
| CXHBBF 332-66 |
600
x
600 |
T-2 |
700x700x32 |
四方受枠 CXHBBF 332-66A |
720x720x44 |
| 四方受枠 CXHBBF 332-66B |
720x720x50 |
| VG1HBBF 544-66 |
T-14
T-6 |
700x700x44 |
四方受枠 VG1HBBF 544-66A |
720x720x56 |
| 四方受枠 VG1HBBF 544-66B |
720x720x61 |
| VG1HBBF 750-66 |
T-25
T-20 |
(347+347)
x700x50 |
四方受枠 VG1HBBF 750-66A |
720x720x61 |
| 四方受枠 VG1HBBF 750-66B |
720x720x66 |
| CXHBBF 332-77 |
700
x
700 |
T-2 |
802x800x32 |
四方受枠 CXHBBF 332-77A |
825x820x44 |
| 四方受枠 CXHBBF 332-77B |
825x820x50 |
| VG1HBBF 544-77 |
T-14
T-6 |
(402+402)
x800x44 |
四方受枠 VG1HBBF 544-77A |
825x820x56 |
| 四方受枠 VG1HBBF 544-77B |
825x820x61 |
| VG1HBBF 750-77 |
T-25
T-20 |
(402+402)
x800x50 |
四方受枠 VG1HBBF 750-77A |
825x820x61 |
| 四方受枠 VG1HBBF 750-77B |
825x820x66 |
| VG1HBBF 532-88 |
800
x
800 |
T-2 |
904x900x32 |
四方受枠 VG1HBBF 532-88A |
925x920x50 |
| 四方受枠 VG1HBBF 532-88B |
925x920x56 |
| VG1HBBF 750-88 |
T-20
T-14
T-6 |
(450+450)
x900x50 |
四方受枠 VG1HBBF 750-88A |
925x920x66 |
| 四方受枠 VG1HBBF 750-88B |
925x920x71 |
| VG1HBBF 755-88 |
T-25 |
(450+450)
x900x55 |
四方受枠 VG1HBBF 755-88A |
925x920x66 |
| 四方受枠 VG1HBBF 755-88B |
925x920x71 |
| VG1HBBF 538-99 |
900
x
900 |
T-2 |
995x1,000x38 |
四方受枠 VG1HBBF 538-99A |
1,020x1,020x50 |
| 四方受枠 VG1HBBF 538-99B |
1,020x1,020x56 |
| VG1HBBF 750-99 |
T-14
T-6 |
(498+498)
x1,000x50 |
四方受枠 VG1HBBF 750-99A |
1,020x1,020x61 |
| 四方受枠 VG1HBBF 750-99B |
1,020x1,020x66 |
| VG1HBBF 755-99 |
T-20 |
(498+498)
x1,000x55 |
四方受枠 VG1HBBF 755-99A |
1,020x1,020x66 |
| 四方受枠 VG1HBBF 755-99B |
1,020x1,020x71 |
| VG1HBBF 538-11 |
1,000
x
1,000 |
T-2 |
(552+552)
x1,100x38 |
四方受枠 VG1HBBF 538-11A |
1,125x1,120x50 |
| 四方受枠 VG1HBBF 538-11B |
1,125x1,120x56 |
|
枡穴サイズをお選びください
| 支払 |
 |
送料 |
本州・四国 |
送料:1980円
(中部コーポ4万円以上で送料無料) |
| 出荷 |
 |
1〜4営業日 欠品時:ご連絡 |
|
北海道・九州・離島 |
見 積
フォーム・FAX |
重量物の場合荷下ろし対応お願いします。
