やまと屋 > 外構・排水 > スチールグレーチング > マスグレボルト固定 VG5BBF

マスグレボルト固定 VG5BBF

落込み四方受枠 粗目 落込み四方受枠 細目 ボルト固定式 110度開閉式 180度開閉式
5-1 ニムラ PGM 5-4 ニムラ PGM-S 5-6 ニムラ PGT 5-10 ニムラ PGE 5-13 ニムラ PGR
5-2 ニムラ PGM-V 5-5 中部 VG1HBF・CXHBF 5-7 ニムラ PGT-V 5-11 中部 VG5M 5-14 中部 VG5MM
5-3 中部 VG5BF 5-8 中部 VG5BBF 5-12 中部 VG1HM・CXHM
5-9 中部 VG1HBBF

5-8

VG5BBF(スベリ止め)
中部コーポ ボルト固定式マスグレ Vギザ並目

●公共建築協会評価対象製品

中部コーポ VG5BBF ボルト固定式マスグレ

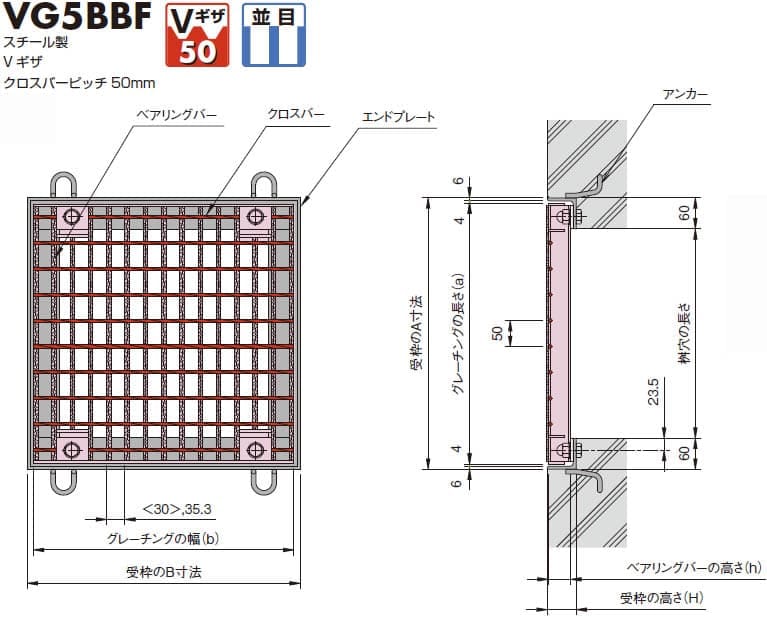

グレーチングと四方枠のセット図


-- クロスバーピッチ50mmタイプ -- 注:<>寸法は、
h<=44の場合を示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装(黒)

■固定形式

Aタイプ(パッキンなし) Bタイプ(パッキン付)
中部コーポ VG5BBF ボルト固定式マスグレ ■固定形式 Aタイプ(パッキンなし) 中部コーポ VG5BBF ボルト固定式マスグレ ■固定形式 Bタイプ(パッキン付)
横断用です。施工の際、車両の進行方向をご確認の上、道路の端にご使用ください。
  • 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 「四方受枠」には、パッキンなしの「A型」とパッキン付の「B型」があります。お選びください。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。

● 規格寸法表 ●
グレーチング本体 四方受枠
A型:パッキンなし B型:パッキン付
      形式
マスグレ
桝穴
幅x長さ
mm
適用
荷重
寸法 mm
bxaxh
形式 寸法 mm
BxAxH
VG5BBF 32-33 300
x
300
T-2 395x400x32 四方受枠 VG5BBF 32-33A 420x420x44
四方受枠 VG5BBF 32-33B 420x420x50
VG5BBF 38-33 T-14,T-6 395x400x38 四方受枠 VG5BBF 38-33A 420x420x50
四方受枠 VG5BBF 38-33B 420x420x56
VG5BBF 44-33 T-20 395x400x44 四方受枠 VG5BBF 44-33A 420x420x56
四方受枠 VG5BBF 44-33B 420x420x61
VG5BBF 50-33 T-25 395x400x50 四方受枠 VG5BBF 50-33A 420x420x61
四方受枠 VG5BBF 50-33B 420x420x61
VG5BBF 32-350 350
x
350
T-2 450x450x32 四方受枠 VG5BBF 32-350A 475x470x44
四方受枠 VG5BBF 32-350B 475x470x50
VG5BBF 44-350 T-14,T-6 450x450x44 四方受枠 VG5BBF 44-350A 475x470x56
四方受枠 VG5BBF 44-350B 475x470x61
VG5BBF 50-350 T-25,T-20 450x450x50 四方受枠 VG5BBF 50-350A 475x470x61
四方受枠 VG5BBF 50-350B 475x470x61
VG5BBF 32-44 400
x
400
T-2 501x500x32 四方受枠 VG5BBF 32-44A 520x520x44
四方受枠 VG5BBF 32-44B 520x520x50
VG5BBF 44-44 T-14,T-6 501x500x44 四方受枠 VG5BBF 44-44A 520x520x56
四方受枠 VG5BBF 44-44B 520x520x61
VG5BBF 50-44 T-20 501x500x50 四方受枠 VG5BBF 50-44A 520x520x61
四方受枠 VG5BBF 50-44B 520x520x66
VG5BBF 55-44 T-25 501x500x55 四方受枠 VG5BBF 55-44A 520x520x66
四方受枠 VG5BBF 55-44B 520x520x66
VG5BBF 32-450 450
x
450
T-2 550x550x32 四方受枠 VG5BBF 32-450A 570x570x44
四方受枠 VG5BBF 32-450B 570x570x50
VG5BBF 50-450 T-14,T-6 550x550x50 四方受枠 VG5BBF 50-450A 570x570x61
四方受枠 VG5BBF 50-450B 570x570x66
VG5BBF 55-450 T-20 550x550x55 四方受枠 VG5BBF 55-450A 570x570x66
四方受枠 VG5BBF 55-450B 570x570x71
VG5BBF 60-450 T-25 550x550x60 四方受枠 VG5BBF 60-450A 570x570x71
四方受枠 VG5BBF 60-450B 570x570x71
VG5BBF 38-55 500
x
500
T-2 607x600x38 四方受枠 VG5BBF 38-55A 625x620x50
四方受枠 VG5BBF 38-55B 625x620x56
VG5BBF 50-55 T-14,T-6 607x600x50 四方受枠 VG5BBF 50-55A 625x620x61
四方受枠 VG5BBF 50-55B 625x620x66
VG5BBF 55-55 T-20 607x600x55 四方受枠 VG5BBF 55-55A 625x620x66
四方受枠 VG5BBF 55-55B 625x620x71
VG5BBF 65-55 T-25 607x600x65 四方受枠 VG5BBF 65-55A 625x620x76
四方受枠 VG5BBF 65-55B 625x620x76
VG5BBF 38-66 600x600 T-2 700x700x38 四方受枠 VG5BBF 38-66A 720x720x50
四方受枠 VG5BBF 38-66B 720x720x56
VG5BBF 55-66 T-14,T-6 700x700x55 四方受枠 VG5BBF 55-66A 720x720x66
四方受枠 VG5BBF 55-66B 720x720x71
VG5BBF 65-66 T-20 700x700x65 四方受枠 VG5BBF 65-66A 720x720x76
四方受枠 VG5BBF 65-66B 720x720x81
VG5BBF 75-66 T-25 700x700x75 四方受枠 VG5BBF 75-66A 720x720x86
四方受枠 VG5BBF 75-66B 720x720x86
VG5BBF 44-77 700
x
700
T-2 800x800x44 四方受枠 VG5BBF 44-77A 825x820x56
四方受枠 VG5BBF 44-77B 825x820x61
VG5BBF 60-77 T-14,T-6 800x800x60 四方受枠 VG5BBF 60-77A 825x820x71
四方受枠 VG5BBF 60-77B 825x820x76
VG5BBF 75-77 T-25,T-20 800x800x75 四方受枠 VG5BBF 75-77A 825x820x86
四方受枠 VG5BBF 75-77B 825x820x86
VG5BBF 44-88 800
x
800
T-2 900x900x44 四方受枠 VG5BBF 44-88A 925x920x56
四方受枠 VG5BBF 44-88B 925x920x61
VG5BBF 65-88 T-14,T-6 900x900x65 四方受枠 VG5BBF 65-88A 925x920x76
四方受枠 VG5BBF 65-88B 925x920x81
VG5BBF 75-88 T-20 900x900x75 四方受枠 VG5BBF 75-88A 925x920x86
四方受枠 VG5BBF 75-88B 925x920x91
VG5BBF 90-88 T-25 900x900x90 四方受枠 VG5BBF 90-88A 925x920x101
四方受枠 VG5BBF 90-88B 925x920x101
VG5BBF 50-99 900
x
900
T-2 995x1,000x50 四方受枠 VG5BBF 50-99A 1,020x1,020x61
四方受枠 VG5BBF 50-99B 1,020x1,020x66
VG5BBF 65-99 T-14,T-6 995x1,000x65 四方受枠 VG5BBF 65-99A 1,020x1,020x76
四方受枠 VG5BBF 65-99B 1,020x1,020x81
VG5BBF 90-99 T-25,T-20 995x1,000x90 四方受枠 VG5BBF 90-99A 1,020x1,020x101
四方受枠 VG5BBF 90-99B 1,020x1,020x101
VG5BBF 50-11 1,000
x
1,000
T-2 (550+550)
x1,100x50
四方受枠 VG5BBF 50-11A 1,125x1,120x61
四方受枠 VG5BBF 50-11B 1,125x1,120x66
VG5BBF 75-11 T-14,T-6 (550+550)
x1,100x75
四方受枠 VG5BBF 75-11A 1,125x1,120x86
四方受枠 VG5BBF 75-11B 1,125x1,120x91
VG5BBF 90-11 T-20 (550+550)
x1,100x100
四方受枠 VG5BBF 90-11A 1,125x1,120x101
四方受枠 VG5BBF 90-11B 1,125x1,120x106
VG5BBF 100-11 T-25 (550+550)
x1,100x100
四方受枠 VG5BBF 100-11A 1,125x1,120x111
四方受枠 VG5BBF 100-11B 1,125x1,120x111


枡穴サイズをお選びください /
VG5BBF
枡穴300〜400
VG5BBF
枡穴450〜600
VG5BBF
枡穴700〜1000

支払 送料 本州・四国 送料:1980円
(中部コーポ4万円以上で送料無料)
出荷
1〜4営業日
欠品時:ご連絡
北海道・九州・離島 見 積
フォームFAX
重量物の場合荷下ろし対応お願いします。
