マスグレ四方受枠型 CXHBF・VG1HBF

落込み四方受枠 粗目 落込み四方受枠 細目 ボルト固定式 110度開閉式 180度開閉式
5-1 ニムラ PGM 5-4 ニムラ PGM-S 5-6 ニムラ PGT 5-10 ニムラ PGE 5-13 ニムラ PGR
5-2 ニムラ PGM-V 5-5 中部 VG1HBF・CXHBF 5-7 ニムラ PGT-V 5-11 中部 VG5M 5-14 中部 VG5MM
5-3 中部 VG5BF 5-8 中部 VG5BBF 5-12 中部 VG1HM・CXHM
5-9 中部 VG1HBBF

5-5

VG1HBF・CXHBF(スベリ止)
中部コーポ 落込式 細目マスグレ

●公共建築協会評価対象製品


中部コーポ VG1HBF・CXHBF 落込式 細目マスグレ

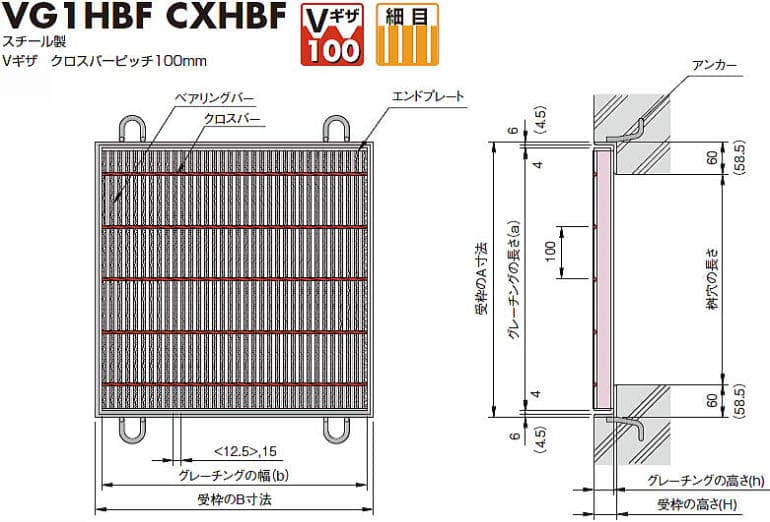

グレーチングと四方枠のセット図


 -- クロスバーピッチ100mmタイプ -- 注:( )寸法は、H19の場合を示す。
  < >寸法は、CXHBF3**タイプを示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装(黒)
横断用です。施工の際、車両の進行方向をご確認の上、道路の端にご使用ください。
  • 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。


● 規格寸法表 ●
グレーチング本体 四方受枠
形式 桝穴
幅x長さ
mm
適用
荷重
寸法 mm
bxaxh
形式 寸法 mm
BxAxH
CXHBF 319-33 300
x
300
T-2 406x400x19 四方枠 CXHBF 319-33 417x417x23.5
CXHBF 332-33 T-14 406x400x32 四方枠 CXHBF 332-33 420x420x38
CXHBF 338-33 T-25
,T-20
406x400x38 四方枠 CXHBF 338-33 420x420x44
CXHBF 325-350 350
x
350
T-2 456x450x25 四方枠 CXHBF 325-350 475x470x31
CXHBF 332-350 T-14 456x450x32 四方枠 CXHBF 332-350 475x470x38
CXHBF 338-350 T-20 456x450x38 四方枠 CXHBF 338-350 475x470x44
VG1HBF 538-350 T-25 453x450x38 四方枠 VG1HBF 538-350 475x470x44
CXHBF 325-44 400
x
400
T-2 500x500x25 四方枠 CXHBF 325-44 520x520x31
VG1HBF 532-44 T-14 498x500x32 四方枠 VG1HBF 532-44 520x520x38
VG1HBF 538-44 T-20 498x500x38 四方枠 VG1HBF 538-44 520x520x44
VG1HBF 544-44 T-25 498x500x44 四方枠 VG1HBF 544-44 520x520x50
CXHBF 325-450 450
x
450
T-2 550x550x25 四方枠 CXHBF 325-450 570x570x31
CXHBF 338-450 T-14 550x550x38 四方枠 CXHBF 338-450 570x570x44
VG1HBF 544-450 T-25,T-20 550x550x44 四方枠 VG1HBF 544-450 570x570x50
CXHBF 332-55 500
x
500
T-2 605x600x32 四方枠 CXHBF 332-55 625x620x38
VG1HBF 538-55 T-14 605x600x38 四方枠 VG1HBF 538-55 625x620x44
VG1HBF 544-55 T-20 605x600x44 四方枠 VG1HBF 544-55 625x620x50
VG1HBF 750-55 T-25 (300+300)x600x50 四方枠 VG1HBF 750-55 625x620x56
CXHBF 332-66 600
x
600
T-2 700x700x32 四方枠 CXHBF 332-66 720x720x38
VG1HBF 544-66 T-14 700x700x44 四方枠 VG1HBF 544-66 720x720x50
VG1HBF 750-66 T-25,T-20 (347+347)x700x50 四方枠 VG1HBF 750-66 720x720x56
CXHBF 332-77 700
x
700
T-2 802x800x32 四方枠 CXHBF 332-77 825x820x38
VG1HBF 544-77 T-14 (402+402)x800x44 四方枠 VG1HBF 544-77 825x820x50
VG1HBF 750-77 T-25,T-20 (402+402)x800x50 四方枠 VG1HBF 750-77 825x820x56
VG1HBF 532-88 800
x
800
T-2 904x900x32 四方枠 VG1HBF 532-88 925x920x38
VG1HBF 750-88 T-20,T-14 (450+450)x900x50 四方枠 VG1HBF 750-88 925x920x56
VG1HBF 755-88 T-25 (450+450)x900x55 四方枠 VG1HBF 755-88 925x920x61
VG1HBF 538-99 900
x
900
T-2 995x1,000x38 四方枠 VG1HBF 538-99 1,020x1,020x44
VG1HBF 750-99 T-14 (498+498)x1,000x50 四方枠 VG1HBF 750-99 1,020x1,020x56
VG1HBF 755-99 T-20 (498+498)x1,000x55 四方枠 VG1HBF 755-99 1,020x1,020x61
VG1HBF 760-99 T-25 (498+498)x1,000x60 四方枠 VG1HBF 760-99 1,020x1,020x66
VG1HBF 538-11 1,000
x
1,000
T-2 (552+552)x1,100x38 四方枠 VG1HBF 538-11 1,125x1,120x44
VG1HBF 750-11 T-14 (363+363+363)x1,100x50 四方枠 VG1HBF 750-11 1,125x1,120x56
VG1HBF 755-11 T-20 (363+363+363)x1,100x55 四方枠 VG1HBF 755-11 1,125x1,120x61
VG1HBF 760-11 T-25 (363+363+363)x1,100x60 四方枠 VG1HBF 760-11 1,125x1,120x66


枡穴サイズをお選びください
CXHBF・VG1HBF
枡穴300〜400
CXHBF・VG1HBF
枡穴450〜600
CXHBF・VG1HBF
枡穴700〜1000

支払 送料 本州・四国 送料:1980円
(中部コーポ4万円以上で送料無料)
出荷
1〜4営業日
欠品時:ご連絡
北海道・九州・離島 見 積
フォームFAX
重量物の場合荷下ろし対応お願いします。

関連商品・類似商品はこちら


マスグレーチング
落込み四方受枠

マスグレーチング
ボルト固定

マスグレーチング
110度回転

マスグレーチング
180度回転
