やまと屋 > 外構・排水 > スチールグレーチング > ボルト固定細目グレーチング VG1HBB・CXHBB

ボルト固定細目グレーチング VG1HBB・CXHBB

歩道用 エコノミータイプ 一般タイプ 普通目 一般タイプ 細目
4-1 PKTe(プレーン) 4-4 PKT(プレーン) 4-7 PKT-S(プレーン)
4-2 PKT-Ve(ノンスリップ) 4-5 PKT-V(ノンスリップ) 4-8 VG1HBB・CXHBB(ノンスリップ)
4-3 VG5BBe(ノンスリップ) 4-6 VG5BB(ノンスリップ)

  • ボルト固定グレーチングは、適用荷重が異なるエコミータイプ(騒音防止用一般タイプ(重荷重高速用)があります。
  • 一般タイプ(重荷重高速用)はより高い安全値により設定されていますので、割高ですがお勧めです。
4-8

VG1HBB・CXHBB(スベリ止・騒音防止用)
中部コーポ スチールグレーチング

●公共建築協会
 評価対象製品

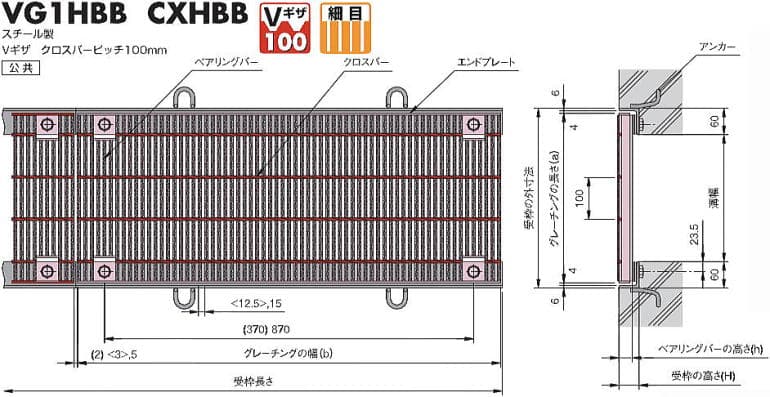

 -- クロスバーピッチ100mmタイプ --
注1: <>寸法は、CXHB3**タイプ
(ベアリングバー厚み 3mm)を示す。
注2: ( )寸法は、VG1HABタイプを示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装(黒)
■受枠形式
Aタイプ(パッキンなし) Bタイプ(パッキン付)


 横断・側溝用グレーチング VG1HBB・CXHBB のご注文方法について
1. グレーチングを1枚(L≒995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
● 規格寸法 ●
グレーチング 適用受枠A(パッキン無し) 適用受枠B(パッキン付)
形式 溝幅 寸法
mm
質量
kg/枚
適用
荷重
形式 寸法 mm 質量
kg/m
形式 寸法 mm 質量
kg/m
bxaxh
CXHBB 332-2 200 997x300x32 24.5 T-14
T-20
T-25
GT-2-32A L44x60x6 9.7 GT-2-32B L50x60x6 10.3
CXHBB 332-2.5 250 997x350x32 27.7 T-14 GT-2-32A L44x60x6 9.7 GT-2-32B L50x60x6 10.3
CXHBB 338-2.5 997x350x38 31.9 T-25 GT-2-38A L50x60x6 10.3 GT-2-38B L56x60x6 11.2
VG1HBB 532-2.5 995x350X32 29.3 T-20 GT-2-32A L44x60x6 9.7 GT-2-32B L50x60x6 10.3
VG1HBB 532-3 300 995x400x32 32.9 T-14 GT-2-32A L44x60x6 9.7 GT-2-32B L50x60x6 10.3
VG1HBB 538-3 995x400x38 38.1 T-20 GT-2-38A L50x60x6 10.3 GT-2-38B L56x60x6 11.2
VG1HBB 544-3 995x400x44 42.7 T-25 GT-2-44A L56x60x6 11.2 GT-2-44B L61x60x6 11.5
CXHBB 338-3.5 350 997x450x38 39.5 T-14 GT-2-38A L50x60x6 10.3 GT-2-38B L56x60x6 11.2
VG1HAB 544-3.5 995x450x44 47.3 T-20
T-25
GT-2-44A L56x60x6 11.2 GT-2-44B L61x60x6 11.5
VG1HAB 750-4 400 (498+498)
x500x50
77.8 T-25 GT-2-50AH L61x60x6 11.5 GT-2-50BH L66x60x6 12.0
VG1HBB 538-4 995x500x38 46.3 T-14 GT-2-38A L50x60x6 10.3 GT-2-38B L56x60x6 11.2
VG1HBB 544-4 995x500x44 52.2 T-20 GT-2-44A L56x60x6 11.2 GT-2-44B L61x60x6 11.5
VG1HAB 750-4.5 450 (498+498)
x550x50
84.8 T-20
T-25
GT-2-50AH L61x60x6 11.5 GT-2-50BH L66x60x6 12.0
VG1HBB 544-4.5 995x550x44 56.7 T-14 GT-2-44A L56x60x6 11.2 GT-2-44B L61x60x6 11.5
VG1HAB 750-5 500 (498+498)
x600x50
92.4 T-20
T-25
GT-2-50AH L61x60x6 11.5 GT-2-50BH L66x60x6 12.0
VG1HBB 544-5 995x600x44 61.6 T-14 GT-2-44A L56x60x6 11.2 GT-2-44B L61x60x6 11.5
VG1HAB 750-5.5 550 (498+498)
x650x50
99.4 T-14
T-20
T-25
GT-2-50AH L61x60x6 11.5 GT-2-50BH L66x60x6 12.0
VG1HAB 750-6 600 (498+498)
x700x50
106.8 T-14
T-20
GT-2-50AH L61x60x6 11.5 GT-2-50BH L66x60x6 12.0
VG1HAB 755-6 (498+498)
x700x55
115.8 T-25 GT-2-55AH L66x60x6 12.0 GT-2-55BH L71x60x6 12.5

全19件

No 商品名 仕様 販売価格
1 グレーチング CXHBB 332-2

グレーチング CXHBB 332-2

溝寸法:200 荷重:25トン 蓋寸法:300x997x32+4.5
備考:細目ノンスリップ

17,380円
(税込19,118円)

買い物かごに入れる
2 グレーチング CXHBB 332-2.5

グレーチング CXHBB 332-2.5

溝寸法:250 荷重:14トン 蓋寸法:350x997x32+4.5
備考:細目ノンスリップ

19,360円
(税込21,296円)

買い物かごに入れる
3 グレーチング CXHBB 338-2.5

グレーチング CXHBB 338-2.5

溝寸法:250 荷重:25トン 蓋寸法:350x997x38+4.5
備考:細目ノンスリップ

21,395円
(税込23,535円)

買い物かごに入れる
4 グレーチング VG1HBB 532-2.5

グレーチング VG1HBB 532-2.5

溝寸法:250 荷重:20トン 蓋寸法:350x995x32+4.5
備考:細目ノンスリップ

21,395円
(税込23,535円)

買い物かごに入れる
5 グレーチング VG1HBB 532-3

グレーチング VG1HBB 532-3

溝寸法:300 荷重:14トン 蓋寸法:400x995x32+4.5
備考:細目ノンスリップ

22,770円
(税込25,047円)

買い物かごに入れる
6 グレーチング VG1HBB 538-3

グレーチング VG1HBB 538-3

溝寸法:300 荷重:20トン 蓋寸法:400x995x38+4.5
備考:細目ノンスリップ

27,610円
(税込30,371円)

買い物かごに入れる
7 グレーチング VG1HBB 544-3

グレーチング VG1HBB 544-3

溝寸法:300 荷重:25トン 蓋寸法:400x995x44+4.5
備考:細目ノンスリップ

29,150円
(税込32,065円)

買い物かごに入れる
8 グレーチング CXHBB 338-3.5

グレーチング CXHBB 338-3.5

溝寸法:350 荷重:14トン 蓋寸法:450x997x38+4.5
備考:細目ノンスリップ

26,125円
(税込28,738円)

買い物かごに入れる
9 グレーチング VG1HBB 544-3.5

グレーチング VG1HBB 544-3.5

溝寸法:350 荷重:25トン 蓋寸法:450x995x44+4.5
備考:細目ノンスリップ

33,110円
(税込36,421円)

買い物かごに入れる
10 グレーチング VG1HAB 750-4

グレーチング VG1HAB 750-4

溝寸法:400 荷重:25トン 蓋寸法:500x(498+498)x50+4.5
備考:細目ノンスリップ

49,610円
(税込54,571円)

買い物かごに入れる
11 グレーチング VG1HBB 538-4

グレーチング VG1HBB 538-4

溝寸法:400 荷重:14トン 蓋寸法:500x995x38+4.5
備考:細目ノンスリップ

32,615円
(税込35,877円)

買い物かごに入れる
12 グレーチング VG1HBB 544-4

グレーチング VG1HBB 544-4

溝寸法:400 荷重:20トン 蓋寸法:500x995x44+4.5
備考:細目ノンスリップ

36,025円
(税込39,628円)

買い物かごに入れる
13 グレーチング VG1HAB 750-4.5

グレーチング VG1HAB 750-4.5

溝寸法:450 荷重:5トン 蓋寸法:550x(498+498)x50+4.5
備考:細目ノンスリップ

53,680円
(税込59,048円)

買い物かごに入れる
14 グレーチング VG1HBB 544-4.5

グレーチング VG1HBB 544-4.5

溝寸法:450 荷重:14トン 蓋寸法:550x995x44+4.5
備考:細目ノンスリップ

37,565円
(税込41,322円)

買い物かごに入れる
15 グレーチング VG1HAB 750-5

グレーチング VG1HAB 750-5

溝寸法:500 荷重:25トン 蓋寸法:600x(498+498)x50+4.5
備考:細目ノンスリップ

58,080円
(税込63,888円)

買い物かごに入れる
16 グレーチング VG1HBB 544-5

グレーチング VG1HBB 544-5

溝寸法:500 荷重:14トン 蓋寸法:600x995x44+4.5
備考:細目ノンスリップ

39,380円
(税込43,318円)

買い物かごに入れる
17 グレーチング VG1HAB 750-5.5

グレーチング VG1HAB 750-5.5

溝寸法:550 荷重:25トン 蓋寸法:650x(498+498)x50+4.5
備考:細目ノンスリップ

62,150円
(税込68,365円)

買い物かごに入れる
18 グレーチング VG1HAB 750-6

グレーチング VG1HAB 750-6

溝寸法:600 荷重:20トン 蓋寸法:700x(498+498)x50+4.5
備考:細目ノンスリップ

66,330円
(税込72,963円)

買い物かごに入れる
19 グレーチング VG1HAB 755-6

グレーチング VG1HAB 755-6

溝寸法:600 荷重:25トン 蓋寸法:700x(498+498)x55+4.5
備考:細目ノンスリップ

71,720円
(税込78,892円)

買い物かごに入れる
送料・支払方法・出荷営業日等の詳細につきましては、商品詳細ページをご確認ください。


2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。

見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。

Tボックス
Tボックス24
形式
Tボックス24


ボルトボックス保護ゴムカバー GC
ボルトボックス保護ゴムカバー GC
 型式 用途 ベアリングバー
高さ(h) mm
 GC-S 普通目 h32、h38
 GC-SL h44
 GC-H h50、h55
 GC-HL h60
 GC-S 細目 h32、h38
 GC-SL h44
 GC-M h50、h55
 GC-ML h60


巾出しゲージ CHG
巾出しゲージ CHG
形式 適用溝幅 mm
巾出しゲージ CHG-1-2 200
巾出しゲージ CHG-1-2.5 250
巾出しゲージ CHG-1-3 300
巾出しゲージ CHG-1-3.5 350
巾出しゲージ CHG-1-4 400
巾出しゲージ CHG-1-4.5 450
巾出しゲージ CHG-1-5 500
*ボルト固定式受枠の施工時の位置決めが容易に行えます。
