やまと屋 > 外構・排水 > スチールグレーチング > ボルト固定(スベリ止・騒音防止用)グレーチング VG5BBe

ボルト固定(エコノミー)グレーチング VG5BBe

歩道用 エコノミータイプ 一般タイプ 普通目 一般タイプ 細目
4-1 PKTe(プレーン) 4-4 PKT(プレーン) 4-7 PKT-S(プレーン)
4-2 PKT-Ve(ノンスリップ) 4-5 PKT-V(ノンスリップ) 4-8 VG1HBB・CXHBB(ノンスリップ)
4-3 VG5BBe(ノンスリップ) 4-6 VG5BB(ノンスリップ)

4-3

VG5BB(スベリ止・騒音防止用)
中部コーポ スチールグレーチング

●公共建築協会評価対象製品

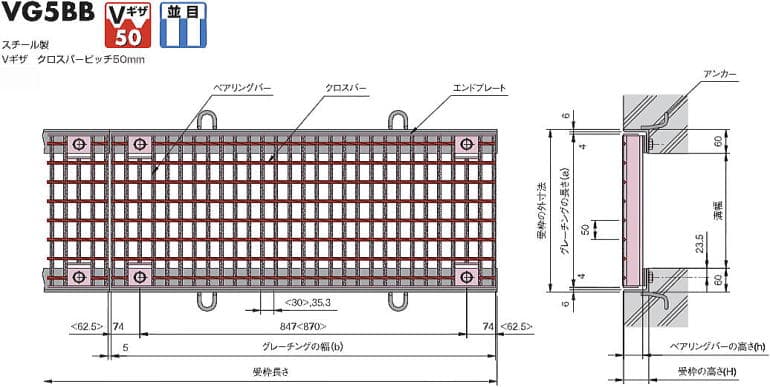

中部コーポ スチールグレーチング VG5BBe
 -- クロスバーピッチ50mmタイプ -- 注:<>寸法は、
h<=44の場合を示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装(黒)

■固定形式

Aタイプ(パッキンなし) Bタイプ(パッキン付)
中部コーポ スチールグレーチング VG5BBe ■固定形式 Aタイプ(パッキンなし) 中部コーポ スチールグレーチング VG5BBe ■固定形式 Bタイプ(パッキン付)


横断・側溝用グレーチングのご注文方法について
1. グレーチングを1枚(L=995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
● 規格寸法 ●
グレーチング 適用受枠A(パッキン無し) 適用受枠B(パッキン付)
形式 溝幅 寸法
mm
質量
kg
/枚
適用
荷重
形式 寸法
mm
(L=2,000)
質量
kg/m
形式 寸法
mm
(L=2,000)
質量
kg
/m
bxaxh
VG5BBe 32-2 200 995x300x32 16.3 T-14 GT-2-32A L44x60x6 9.7 GT-2-32B L50x60x6 10.3
VG5BBe 38-2 995x300x38 18.5 T-20 GT-2-38A L50x60x6 10.3 GT-2-38B L56x60x6 11.2
VG5BBe 44-2 995x300x44 20.3 T-25 GT-2-44A L56x60x6 11.2 GT-2-44B L61x60x6 11.5
VG5BBe 38-2.5 250 995x350x38 20.7 T-14 GT-2-38A L50x60x6 10.3 GT-2-38B L56x60x6 11.2
VG5BBe 44-2.5 995x350x44 22.8 T-20 GT-2-44A L56x60x6 11.2 GT-2-44B L61x60x6 11.5
VG5BBe 50-2.5 995x350x50 28.5 T-25 GT-2-50A L61x60x6 11.5 GT-2-50B L66x60x6 12.0
VG5BBe 44-3 300 995x400x44 25.3 T-14 GT-2-44A L56x60x6 11.2 GT-2-44B L61x60x6 11.5
VG5BBe 50-3 995x400X50 31.8 T-20 GT-2-50A L61x60x6 11.5 GT-2-50B L66x60x6 12.0
VG5BBe 55-3 995x400x55 34.3 T-25 GT-2-55A L66x60x6 12.0 GT-2-55B L71x60x6 12.5
VG5BBe 50-3.5 350 995x450x50 35.0 T-14 GT-2-50A L61x60x6 11.5 GT-2-50B L66x60x6 12.0
VG5BBe 55-3.5 995x450x55 37.8 T-20 GT-2-55A L66x60x6 12.0 GT-2-55B L71x60x6 12.5
VG5BBe 60-3.5 995x450x60 41.2 T-25 GT-2-60A L71x60x6 12.5 GT-2-60B PL76x60x6 13.0
VG5BBe 50-4 400 995x500x50 38.3 T-14 GT-2-50A L61x60x6 11.5 GT-2-50B L66x60x6 12.0
VG5BBe 60-4 995x500x60 45.1 T-20 GT-2-60A L71x60x6 12.5 GT-2-60B PL76x60x6 13.0
VG5BBe 65-4 995x500x65 47.4 T-25 GT-2-65A PL76x60x6 13.0 GT-2-65B PL81x60x6 13.5
VG5BBe 55-4.5 450 995x550x55 44.9 T-14 GT-2-55A L66x60x6 12.0 GT-2-55B L71x60x6 12.5
VG5BBe 65-4.5 995x550x65 51.5 T-20 GT-2-65A PL76x60x6 13.0 GT-2-65B PL81x60x6 13.5
VG5BBe 75-4.5 995x550x75 58.4 T-25 GT-2-75A PL86x60x6 14.0 GT-2-75B PL91x60x6 14.5
VG5BBe 55-5 500 995x600x55 48.4 T-14 GT-2-55A L66x60x6 12.0 GT-2-55B L71x60x6 12.5
VG5BBe 65-5 995x600x65 55.6 T-20 GT-2-65A PL76X60x6 13.0 GT-2-65B PL81x60x6 13.5
VG5BBe 75-5 995x600x75 63.1 T-25 GT-2-75A PL86x60x6 14.0 GT-2-75B PL91x60x6 14.5
VG5BBe 90-5.5 550 995x650x90 78.3 GT-2-90A PL101x60x6 15.5 GT-2-90B PL106x60x6 16.0
VG5BBe 90-6 600 995x700x60 83.6 GT-2-90A PL101x60x6 15.5 GT-2-90B PL106x60x6 16.0

全23件

No 商品名 仕様 販売価格
1 グレーチング VG5BB 32-2

グレーチング VG5BB 32-2

溝寸法:200 荷重:14トン 蓋寸法:300x995x32+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

10,395円
(税込11,435円)

買い物かごに入れる
2 グレーチング VG5BB 38-2

グレーチング VG5BB 38-2

溝寸法:200 荷重:20トン 蓋寸法:300x995x38+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

12,430円
(税込13,673円)

買い物かごに入れる
3 グレーチング VG5BB 44-2

グレーチング VG5BB 44-2

溝寸法:200 荷重:25トン 蓋寸法:300x995x44+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

12,870円
(税込14,157円)

買い物かごに入れる
4 グレーチング VG5BB 38-2.5

グレーチング VG5BB 38-2.5

溝寸法:250 荷重:14トン 蓋寸法:350x995x38+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

13,695円
(税込15,065円)

買い物かごに入れる
5 グレーチング VG5BB 44-2.5

グレーチング VG5BB 44-2.5

溝寸法:250 荷重:20トン 蓋寸法:350x995x44+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

15,070円
(税込16,577円)

買い物かごに入れる
6 グレーチング VG5BB 50-2.5

グレーチング VG5BB 50-2.5

溝寸法:250 荷重:25トン 蓋寸法:350x995x50+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

18,865円
(税込20,752円)

買い物かごに入れる
7 グレーチング VG5BB 44-3

グレーチング VG5BB 44-3

溝寸法:300 荷重:14トン 蓋寸法:400x995x44+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

15,730円
(税込17,303円)

買い物かごに入れる
8 グレーチング VG5BB 50-3

グレーチング VG5BB 50-3

溝寸法:300 荷重:20トン 蓋寸法:400x995x50+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

19,635円
(税込21,599円)

買い物かごに入れる
9 グレーチング VG5BB 55-3

グレーチング VG5BB 55-3

溝寸法:300 荷重:25トン 蓋寸法:400x995x55+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

22,880円
(税込25,168円)

買い物かごに入れる
10 グレーチング VG5BB 50-3.5

グレーチング VG5BB 50-3.5

溝寸法:350 荷重:14トン 蓋寸法:450x995x50+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

22,275円
(税込24,503円)

買い物かごに入れる
11 グレーチング VG5BB 55-3.5

グレーチング VG5BB 55-3.5

溝寸法:350 荷重:20トン 蓋寸法:450x995x55+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

24,365円
(税込26,802円)

買い物かごに入れる
12 グレーチング VG5BB 60-3.5

グレーチング VG5BB 60-3.5

溝寸法:350 荷重:25トン 蓋寸法:450x995x60+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

26,675円
(税込29,343円)

買い物かごに入れる
13 グレーチング VG5BB 50-4

グレーチング VG5BB 50-4

溝寸法:400 荷重:14トン 蓋寸法:500x995x50+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

23,595円
(税込25,955円)

買い物かごに入れる
14 グレーチング VG5BB 60-4

グレーチング VG5BB 60-4

溝寸法:400 荷重:20トン 蓋寸法:500x995x60+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

27,500円
(税込30,250円)

買い物かごに入れる
15 グレーチング VG5BB 65-4

グレーチング VG5BB 65-4

溝寸法:400 荷重:25トン 蓋寸法:500x995x65+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

30,470円
(税込33,517円)

買い物かごに入れる
16 グレーチング VG5BB 55-4.5

グレーチング VG5BB 55-4.5

溝寸法:450 荷重:14トン 蓋寸法:550x995x55+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

28,215円
(税込31,037円)

買い物かごに入れる
17 グレーチング VG5BB 65-4.5

グレーチング VG5BB 65-4.5

溝寸法:450 荷重:20トン 蓋寸法:550x995x65+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

31,130円
(税込34,243円)

買い物かごに入れる
18 グレーチング VG5BB 75-4.5

グレーチング VG5BB 75-4.5

溝寸法:450 荷重:25トン 蓋寸法:550x995x75+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

36,960円
(税込40,656円)

買い物かごに入れる
19 グレーチング VG5BB 55-5

グレーチング VG5BB 55-5

溝寸法:500 荷重:14トン 蓋寸法:600x995x55+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

29,535円
(税込32,489円)

買い物かごに入れる
20 グレーチング VG5BB 65-5

グレーチング VG5BB 65-5

溝寸法:500 荷重:20トン 蓋寸法:600x995x65+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

33,495円
(税込36,845円)

買い物かごに入れる
21 グレーチング VG5BB 75-5

グレーチング VG5BB 75-5

溝寸法:500 荷重:25トン 蓋寸法:600x995x75+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

37,950円
(税込41,745円)

買い物かごに入れる
22 グレーチング VG5BB 90-5.5

グレーチング VG5BB 90-5.5

溝寸法:550 荷重:25トン 蓋寸法:650x995x90+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

59,125円
(税込65,038円)

買い物かごに入れる
23 グレーチング VG5BB 90-6

グレーチング VG5BB 90-6

溝寸法:600 荷重:25トン 蓋寸法:700x995x90+4.5
備考:ノンスリップエコノミー クロスバーピッチ50

60,665円
(税込66,732円)

買い物かごに入れる
送料・支払方法・出荷営業日等の詳細につきましては、商品詳細ページをご確認ください。


2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。

見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。

Tボックス
Tボックス24
形式
Tボックス24


ボルトボックス保護ゴムカバー GC
ボルトボックス保護ゴムカバー GC
 型式 用途 ベアリングバー
高さ(h) mm
 GC-S 普通目 h32、h38
 GC-SL h44
 GC-H h50、h55
 GC-HL h60
 GC-S 細目 h32、h38
 GC-SL h44
 GC-M h50、h55
 GC-ML h60


巾出しゲージ CHG
巾出しゲージ CHG
形式 適用溝幅 mm
巾出しゲージ CHG-1-2 200
巾出しゲージ CHG-1-2.5 250
巾出しゲージ CHG-1-3 300
巾出しゲージ CHG-1-3.5 350
巾出しゲージ CHG-1-4 400
巾出しゲージ CHG-1-4.5 450
巾出しゲージ CHG-1-5 500
*ボルト固定式受枠の施工時の位置決めが容易に行えます。
