やまと屋 > 外構・排水 > スチールグレーチング > U字溝グレーチング　細目Uグレ

U字溝グレーチング　細目Uグレ


細目Ｕ字溝グレーチングの特徴
  • 細目U字溝グレーチングは、並列したベアリングバー上をクロスバーが交差・圧接したプレーンタイプグレーチングで、隙間が10ミリ前後でハイヒールのかかとが入りにくい歩行性を重視したグレーチングです（ベアリングバーＦＢ3ｘ19を使用しピッチ12.5の場合、隙間は9.5ミリです）
  • 細目U字溝グレーチングのベアリングバーがＨ19ミリタイプのツバは、Ｌ３ｘ３０の歩行用です。溝長手方向にそりやすいので、適用荷重が高くても歩行者を優先した場合にご利用ください。車両通行を重視する場合はＬ５ｘ４０以上のツバで構成されたグレーチングをご利用ください
  • すべてのU字溝グレーチングはツバ・上面が路面より出ます。車両通過時の衝撃の大きい場所でのご利用は、適用荷重とは関係なく避けてください。

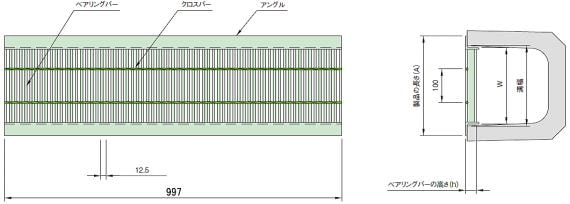

プレーン細目Ｕ字溝グレーチング 寸法図 グレーチングの形式説明

グレーチングの形式説明

●プレーン細目Ｕ字溝グレーチング（メインバーピッチ12.5ミリ=隙間約10ミリ クロスバーピッチ100ミリ）
形式 サイズ（ｍｍ） 適用荷重 ダウンロード
溝幅 内幅
（Ｗ）		 外幅
（Ａ）		 高さ
（Ｈ）		 ツバ規格
細目 19-09 90 80 134 19 L30x30x3 Ｔ-14
細目 19-10 100 90 144
細目 19-12 120 110 164
細目 19-15 150 140 194 Ｔ-6
細目 25-15 210 25 L40x40x5 Ｔ-14
細目 19-18 180 170 224 19 L30x30x3 Ｔ-6
細目 25-18 240 25 L40x40x5 Ｔ-14
細目 19-20 200 190 244 19 L30x30x3 Ｔ-2
細目 25-20 260 25 L40x40x5 Ｔ-14
細目 19-24 240 230 284 19 L30x30x3 Ｔ-2
細目 25-24 300 25 L40x40x5 Ｔ-6
細目 32-24 32 Ｔ-14
細目 19-30 300 290 344 19 L30x30x3 歩行用
細目 25-30 360 25 L40x40x5 Ｔ-2
細目 32-30 32 Ｔ-14
細目 19-36 360 350 404 19 L30x30x3 歩行用
細目 25-36 420 25 L40x40x5 Ｔ-2
細目 38-36 38 Ｔ-6
細目 19-45 450 440 494 19 L30x30x3 歩行用
細目 32-45 510 32 L40x40x5 Ｔ-2
細目 38-45 510 38 Ｔ-6
細目 44-45  437 525 44 L50x50x6 Ｔ-14

＊ニムラＰＵＣＳが主な販売対象となりますが、在庫状況・規格都合により他社品になることがあります。

全22件

No 商品名 仕様 販売価格
1 グレーチング 細目 19-09

グレーチング 細目 19-09

溝寸mm:90　荷重トン:14
内寸mm:80x995x19

3,672円
(税込4,039円)

 買い物かごに入れる
2 グレーチング 細目 19-10

グレーチング 細目 19-10

溝寸mm:100　荷重トン:14
内寸mm:90x995x19

3,780円
(税込4,158円)

 買い物かごに入れる
3 グレーチング 細目 19-12

グレーチング 細目 19-12

溝寸mm:120　荷重トン:14
内寸mm:100x995x19

3,888円
(税込4,277円)

 買い物かごに入れる
4 グレーチング 細目 19-15

グレーチング 細目 19-15

溝寸mm:150　荷重トン:6
内寸mm:140x995x19

4,050円
(税込4,455円)

 買い物かごに入れる
5 グレーチング 細目 19-18

グレーチング 細目 19-18

溝寸mm:180　荷重トン:6
内寸mm:170x995x19

4,698円
(税込5,168円)

 買い物かごに入れる
6 グレーチング 細目 19-20

グレーチング 細目 19-20

溝寸mm:200　荷重トン:14
内寸mm:190x995x19

5,022円
(税込5,524円)

 買い物かごに入れる
7 グレーチング 細目 19-24

グレーチング 細目 19-24

溝寸mm:240　荷重トン:2
内寸mm:230x995x19

5,778円
(税込6,356円)

 買い物かごに入れる
8 グレーチング 細目 19-30

グレーチング 細目 19-30

溝寸mm:300　荷重トン:14
内寸mm:290x995x19

7,074円
(税込7,781円)

 買い物かごに入れる
9 グレーチング 細目 19-36

グレーチング 細目 19-36

溝寸mm:360　荷重トン:歩行
内寸mm:W350xL995xH19

8,694円
(税込9,563円)

 買い物かごに入れる
10 グレーチング 細目 19-45

グレーチング 細目 19-45

溝寸mm:450　荷重トン:歩行
内寸mm:W440xL995xH19

10,422円
(税込11,464円)

 買い物かごに入れる
11 グレーチング 細目 25-15

グレーチング 細目 25-15

溝寸mm:150　荷重トン:14
内寸mm:140x995x25

7,074円
(税込7,781円)

 買い物かごに入れる
12 グレーチング 細目 25-18

グレーチング 細目 25-18

溝寸mm:180　荷重トン:14
内寸mm:170x995x25

7,452円
(税込8,197円)

 買い物かごに入れる
13 グレーチング 細目 25-20

グレーチング 細目 25-20

溝寸mm:200　荷重トン:14
内寸mm:190x995x25

7,722円
(税込8,494円)

 買い物かごに入れる
14 グレーチング 細目 25-24

グレーチング 細目 25-24

溝寸mm:240　荷重トン:6
内寸mm:140x995x23

8,964円
(税込9,860円)

 買い物かごに入れる
15 グレーチング 細目 25-30

グレーチング 細目 25-30

溝寸mm:300　荷重トン:2
内寸mm:290x995x25

10,638円
(税込11,702円)

 買い物かごに入れる
16 グレーチング 細目 25-36

グレーチング 細目 25-36

溝寸mm:360　荷重トン:T2
内寸mm:W350xL995xH25

12,150円
(税込13,365円)

 買い物かごに入れる
17 グレーチング 細目 32-24

グレーチング 細目 32-24

溝寸mm:240　荷重トン:14
内寸mm:230x995x32

9,612円
(税込10,573円)

 買い物かごに入れる
18 グレーチング 細目 32-30

グレーチング 細目 32-30

溝寸mm:300　荷重トン:14
内寸mm:290x995x32

11,232円
(税込12,355円)

 買い物かごに入れる
19 グレーチング 細目 32-45

グレーチング 細目 32-45

溝寸mm:450　荷重トン:T2
内寸mm:W440xL995xH32

15,714円
(税込17,285円)

 買い物かごに入れる
20 グレーチング 細目 38-36

グレーチング 細目 38-36

溝寸mm:360　荷重トン:T6
内寸mm:W350xL995xH38

14,796円
(税込16,276円)

 買い物かごに入れる
21 グレーチング 細目 38-45

グレーチング 細目 38-45

溝寸mm:450　荷重トン:T6
内寸mm:W440xL995xH38

20,034円
(税込22,037円)

 買い物かごに入れる
22 グレーチング 細目 44-45

グレーチング 細目 44-45

溝寸mm:450　荷重トン:T14
内寸mm:W437xL995xH44

25,488円
(税込28,037円)

 買い物かごに入れる
送料・支払方法・出荷営業日等の詳細につきましては、商品詳細ページをご確認ください。
梱包形態・出荷メーカーについて
  • 弊社では、20〜30枚以上、200〜300�坩幣紊離哀譟璽船鵐阿里潅輅犬鯡椣造法▲僖譽奪半紊縫侫�ルムで梱包して出荷しております。
  • 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
  • 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。
  • メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
