U字溝グレーチング 組工
U字溝グレーチング 組工
| |
 |
|
 |

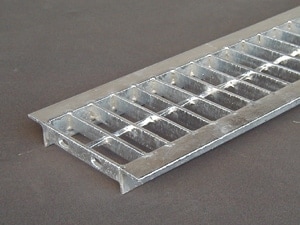

組工 19-15
〈歩行用〉 |
|

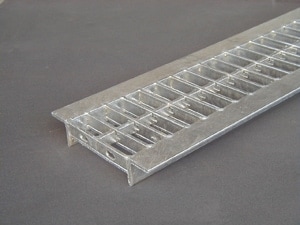

組工 25-15
〈車両通行用〉 |
|
 |
グレーチングの形式説明
 |
|
|
| |
●〈歩行用〉プレーン普通目 ツバ L3 x 30 P=33
| 形式 |
サイズ
（ｍｍ） |
ダウンロード |
| 溝幅 |
内幅
（Ｗ） |
外幅
（Ａ） |
高さ
（ｈ） |
ツバ |
| グレーチング 組工 19-09 |
90 |
80 |
134 |
19 |
L30ｘ3 |
 |
 |
| グレーチング 組工 19-12 |
120 |
110 |
164 |
|
|
| グレーチング 組工 19-15 |
150 |
140 |
194 |
|
|
| グレーチング 組工 19-18 |
180 |
170 |
224 |
|
|
| グレーチング 組工 19-24 |
240 |
230 |
284 |
|
|
| グレーチング 組工 19-30 |
300 |
290 |
344 |
|
|
|
●〈車両通行用〉プレーン普通目 ツバ L5 x 40 P=33
| 形式 |
サイズ
（�弌� |
適用
荷重 |
ダウンロード |
| 溝幅 |
内幅
（Ｗ） |
外幅
（Ａ） |
高さ
（Ｈ） |
ツバ |
| グレーチング 組工 25-12 |
120 |
110 |
180 |
25 |
L40ｘ5 |
T-14 |
|
|
| グレーチング 組工 25-15 |
150 |
140 |
210 |
25 |
T-14 |
|
|
| グレーチング 組工 25-18 |
180 |
170 |
240 |
25 |
T-6 |
|
|
| グレーチング 組工 25-24 |
240 |
230 |
300 |
25 |
T-2 |
|
|
| グレーチング 組工 32-24 |
240 |
230 |
300 |
32 |
T-6 |
|
|
| グレーチング 組工 25-30 |
300 |
290 |
360 |
25 |
T-2 |
|
|
| グレーチング 組工 38-30 |
300 |
290 |
360 |
38 |
T-6 |
|
|
|
組工19-09・19-12は側溝適用荷重６トン、19-15、19−18は側溝適用荷重は２トンですが、安全性を考慮して歩行用として表示させていただきます。
| No |
|
商品名 |
仕様 |
販売価格 |
|
| 1 |
 |
グレーチング 組工 19-09〈歩行〉 |
溝寸90mm 適用荷重:歩行
内寸80x995x19mm |
2,100円
(税込2,310円) |
|
| 2 |
 |
グレーチング 組工 19-12〈歩行〉 |
溝寸120mm 適用荷重:歩行
内寸110x995x19mm |
2,500円
(税込2,750円) |
|
| 3 |
 |
グレーチング 組工 19-15〈歩行〉 |
溝寸150mm 適用荷重:歩行
内寸140x995x19mm |
2,600円
(税込2,860円) |
|
| 4 |
 |
グレーチング 組工 19-18〈歩行〉 |
溝寸180mm 適用荷重:歩行
内寸170x995x19mm |
3,000円
(税込3,300円) |
|
| 5 |
 |
グレーチング 組工 19-24〈歩行〉 |
溝寸240mm 適用荷重:歩行
内寸230x995x19mm |
3,450円
(税込3,795円) |
|
| 6 |
 |
グレーチング 組工 19-30〈歩行〉 |
溝寸300mm 適用荷重:歩行
内寸290x995x19mm |
4,000円
(税込4,400円) |
|
| 7 |
 |
グレーチング 組工 25-12〈車両通行〉 |
溝寸120mm 適用荷重:T-14
内寸110x995x25mm |
3,750円
(税込4,125円) |
|
| 8 |
 |
グレーチング 組工 25-15〈車両通行〉 |
溝寸150mm 適用荷重:T-14
内寸140x995x25mm |
4,050円
(税込4,455円) |
|
| 9 |
 |
グレーチング 組工 25-18〈車両通行〉 |
溝寸180mm 適用荷重:T-6
内寸170x995x25mm |
4,600円
(税込5,060円) |
|
| 10 |
 |
グレーチング 組工 25-24〈車両通行〉 |
溝寸240mm 適用荷重:T-2
内寸230x995x25mm |
4,800円
(税込5,280円) |
|
| 11 |
 |
グレーチング 組工 25-30〈車両通行〉 |
溝寸300mm 適用荷重:T-2
内寸290x995x25mm |
5,950円
(税込6,545円) |
|
| 12 |
 |
グレーチング 組工 32-24〈車両通行〉 |
溝寸240mm 適用荷重:T-6
内寸230x995x32mm |
5,750円
(税込6,325円) |
|
| 13 |
 |
グレーチング 組工 38-30〈車両通行〉 |
溝寸300mm 適用荷重:T-6
内寸290x995x38mm |
7,150円
(税込7,865円) |
|
送料・支払方法・出荷営業日等の詳細につきましては、商品詳細ページをご確認ください。
| 梱包形態・出荷メーカーについて |
- 弊社では、20〜30枚以上、200〜300�坩幣紊離哀譟璽船鵐阿里潅輅犬鯡椣造法▲僖譽奪半紊縫侫�ルムで梱包して出荷しております。
- 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
- 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。
- メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
|
