スチールグレーチング
スチールグレーチング
グレーチングは、側溝や排水溝に設置する溝蓋です。歩行用から車両対応まで種類があり、設置場所や必要な耐荷重、サイズに合わせて選ぶ必要があります。当ページでは、スチールグレーチングを規格別・用途別にご案内しています。
１．メーカー別 商品一覧（事業者様向け・見積専用） |
プロ事業者様向けに、メーカーごとにグレーチングをカテゴリー別に判り易く分類するとともに、商品情報を詳細に網羅しました。
各メーカーがオリジナルグレーチングを開発・掲載を始めております。同等品判断をするうえで構成部材はじめその詳細特徴等を十分に確認するために必要な情報が掲載されています。
|
 |
１−１ |
カネソウ |
品質に優れ、納期が速く、ブランド力が高く評価されています。
プレーングレーチング・ノンスリップグレーチング半々で対応しています。 |
| １−２ |
ニムラ |
納期と価格のバランスが良く、細かい対応力があります。
プレーングレーチング・ノンスリップグレーチング半々で対応しています。 |
| １−３ |
カタオカ |
ノンスリップグレーチング専門で、側溝グレーチング・マスグレ―チングの在庫が豊富です。受注生産や欠品時の納期に時間がかかります。 |
| １−４ |
中部コーポ |
グレーチング以外にも各種溝蓋のバリエーションが豊富で、大型物件に強い対応力があります。ノンスリップグレーチングに力を入れています。 |
| １−５ |
第一機材 |
街渠ますグレーチング等のグレーチング種類が豊富で、公共事業・大型事業に使用されます。 |
| 上記以外のメーカーや、納期と価格を勘案した同等品見積も致します。ご相談ください。
|
|
２．かさ上げグレーチング

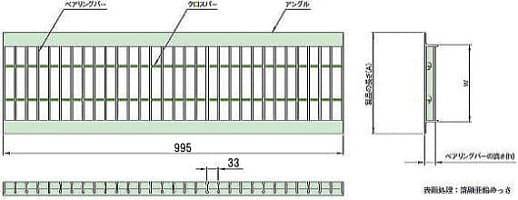

かさ上げグレーチングは一般道の側溝や工場の出入口などに多く使用されるグレーチングで、コンクリート蓋と交換して排水溝に取付けます。かさ上げグレーチングは荷重条件に応じたメインバーの下に角パイプを取付、コンクリート蓋と高さ同じになるように調整しています。
嵩上げグレーチングが使用される場所は、主に排水目的の場所、及び、コンクリート蓋では厚くても車両通過時の衝撃で割れてしまうような場所に使用されます。かさ上げグレーチングは多種多様で、掲載の規格寸法以外にも、各地域独自の寸法規格がありますのでご相談ください。
|
| 粗目タイプ |
２−１．ロング Ｕ ２−２．国土交通省
|
かさ上げグレーチングは多種で、掲載の規格寸法の他にも
各地域独自の寸法規格がありますのでご相談ください。
プレーン・ノンスリップなどの表面仕様や部材構成の仕様も
地域により異なる場合があります。
同等対応において詳細指定が必要な場合はご指示ください。
|
| ２−３．ＪＩＳ 型 ２−４．VS型 |
| 細目タイプ |
２−５．細目ロング Ｕ ２−６．細目国土交通省 |
| ２−７．細目ＪＩＳ型 ２−８．細目VS型 |
|
|
３．横断・側溝用グレーチング

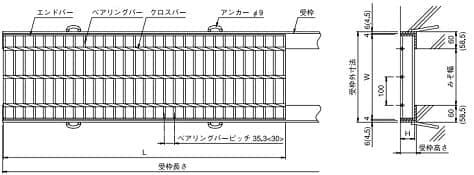

受枠を掘下げて固定してグレーチングを設置しますので路面からグレーチングが突出しません。交通量の少ない敷地内道路側溝・横断溝や駐車場、工場内の集排水溝など、溝蓋として最も適していますが受枠固定のための工事が必要です。
|
| 歩道用 |
３−１．プレーン |
ニムラ PKD-M 一般型 歩道用 |
| ３−２．ノンスリップ |
ニムラ PKD-MV スベリ止 歩道用 |
| 一般タイプ |
３−３．プレーン |
ニムラ PKD 一般型 横断用・側溝用 |
| ３−４．ノンスリップ |
ニムラ PKD-V スベリ止 横断用・側溝用 |
| ３−５．ノンスリップ |
中部コーポ VG5B Vギザ50 並目 横断用・側溝用 |
| 細目タイプ |
３−６．プレーン |
ニムラ PKD-S 一般型 横断用・側溝用 |
| ３−７．ノンスリップ |
中部コーポ VG1HB CXHB Vギザ100 細目 横断用・側溝用 |
|
|
４．ボルト固定グレーチング

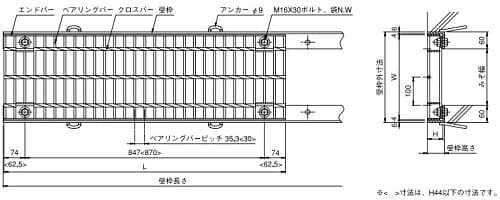

車両からの衝撃が大きい場所ではグレーチングの跳ね上がり防止のため、ボルト固定グレーチングを使用します。
ボルトで固定することでグレーチングの振動を抑え、騒音低減効果もあり、主横断溝や車両通行速度の速い側溝等で使用します。
|
| エコノミータイプ |
４−１．プレーン |
ニムラ PKTe 一般型 騒音低減用 |
| ４−２．ノンスリップ |
ニムラ PKT-Ve スベリ止 騒音低減用 |
| ４−３．ノンスリップ |
中部コーポ VG5BBe Vギザ50 並目 騒音防止用 |
| 一般タイプ（粗目） |
４−４．プレーン |
ニムラ PKT 一般型 騒音低減用 |
| ４−５．ノンスリップ |
ニムラ PKT-V スベリ止 騒音低減用 |
| ４−６．ノンスリップ |
中部コーポ VG5BB Vギザ50 並目 重荷重高速用 |
| 一般タイプ（細目） |
４−７．プレーン |
ニムラ PKT-S 一般型 騒音低減用 |
| ４−８．ノンスリップ |
中部コーポ VG1HBB・CXHBB Vギザ100 細目 騒音防止用 |
|
|
５．マスグレーチング

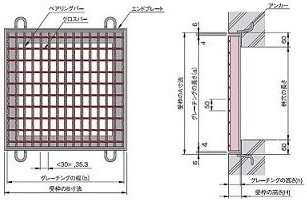

四方受枠を掘下げて固定してグレーチングを設置しますので路面からグレーチングが突出しません。
一般的な正方形型の他、ヒンジ回転タイプやボルト固定タイプなど用途に応じ各種あります。
|
| 落込み普通目マスグレ |
５−１．プレーン |
ニムラ PGM 一般型 落込みマスグレ |
| ５−２．ノンスリップ |
ニムラ PGM-V スベリ止 落込みマスグレ |
| ５−３．ノンスリップ |
中部コーポ VG5BF 落込式 マスグレ |
| 落込み細目マスグレ |
５−４．プレーン |
ニムラ PGM-S 一般型 落込み細目マスグレ |
| ５−５．ノンスリップ |
中部コーポ VG1HBF・CXHBF 落込式 細目マスグレ |
| ボルト固定マスグレ |
５−６．プレーン |
ニムラ PGT 一般型 ボルト固定式落込みマスグレ |
| ５−７．ノンスリップ |
ニムラ PGT-V スベリ止 ボルト固定式落込みマスグレ |
| ５−８．ノンスリップ |
中部コーポ VG5BBF ボルト固定式マスグレ |
| ５−９．細目ノンスリップ |
中部コーポ VG1HBBF ボルト固定式 細目マスグレ |
| 110度回転マスグレ |
５−10．プレーン |
ニムラ PGE 一般型 110°開閉マスグレ |
| ５−11．ノンスリップ |
中部コーポ VG5M 110°開閉式マスグレ |
| ５−12．細目ノンスリップ |
中部コーポ VG1HM・CXHM 110°開閉式細目マスグレ |
| 180度回転マスグレ |
５−13．プレーン |
ニムラ PGR 一般型 180°開閉マスグレ |
| ５−14．ノンスリップ |
中部コーポ VG5MM 180°開閉式マスグレ |
|
|
６．ＣＤグレーチング・街渠ますグレーチング
ＣＤ桝グレーチングとは、東京都住宅局規格の角型雨水・汚水桝の縁塊に使用されるグレーチングです。元々は都営住宅向けでしたが、現在では民間のマンションや施設等、全国に広く使われています。ちなみにＣＤ桝は特殊改良桝とも呼ばれています。標準仕様はギザギザ（すべり止め）タイプで、細目と普通目、適用荷重２トンタイプと１４トンタイプがあります。
|
| ＣＤグレーチング |
６−１．ノンスリップ |
東京都の仕様規格に準拠します |
| ６−２．細目ノンスリップ |
| ６−３．街渠ますグレーチング |
ギザタイプ、クロスバーピッチ５０、鎖付が標準仕様です |
|
|
７．４面グレーチング
４面グレーチングの標準仕様はプレーンタイプです。4面グレーチングには、タメマス用と改良マス用があります。
コンクリ2次製品メーカーにより取付場所の寸法が異なりますので、予め採寸して取付可能であることを確認してください。
|
| ４面グレーチング |
７−１．組工４面 |
組工4面グレーチングのツバはＬ３ｘ３０ｘ３０です
圧接4面グレーチング・細目4面グレーチングのツバはＬ５ｘ４０ｘ４０ですので余裕のある対応が可能です。 |
| ７−２．圧接４面 |
| ７−３．細目４面 |
|
|
８．縞板溝蓋・縞板マス蓋
主部材を縞鋼板で製作した溝蓋です。 落ち葉、ゴミの落下を防ぎます。 表面は滑りにくく、溶融亜鉛鍍金仕上げですので長期間ご利用いただけます。
|
| 縞板溝蓋・縞板マス蓋 |
８−１．縞板グレーチング |
縞鋼板付きU字溝グレーチング 全長995ミリ
両側に集水用スリット付（適用荷重は2トン・14トン） |
| ８−１．縞板溝蓋 |
溝溝蓋の長さはＵ字溝と同じ600ミリ。
スリットはついてません |
| ８−２．縞板マス蓋 |
マス蓋には持上げるための穴が中央にあります
スリットはついてません |
|
|
９．ゴムグレーチング
特殊合成ゴム製の溝蓋ですので弾力性があり、運動場・公園・教育施設等で安心してご利用いただけるゴム製溝蓋です。標準色：グリーン
|
| ゴムグレーチング |
９−１．Ｕ字溝用 |
溝用は歩行・2トン（緊急用）の2タイプ |
| ９−２．マス用 |
マス用は2枚割れ、歩行用のみ |
|
