ステンレスグレーチング（カネソウ）
|
カネソウのステンレスグレーチングは錆に強いだけではなく､高級感を引き出し､シャープな仕上りが期待できます｡バーの溶接には特殊な方法を採用｡従来ありがちだったガタツキを防ぐとともに、美観を損なわない箇所での溶接に配慮｡使用場所･設置条件に合わせて､すぐれた機能を発揮するとともに､パブリックスペースに美しい表情を与えます。材料にオーステナイト系ステンレスSUS304を使用することでサビに強く、クロム･ニッケル合金なので､耐食性､耐摩耗性は抜群｡軟鋼やアルミニウムよりはるかに優れています。
|
| |
いつまでも強く、美しいステンレス製で
|
|
|
|
形式基準
|
|
強度区分
|
|
|
|
| 使用場所 |
適用荷重 |
スパン |
衝撃係数 |
許容応力(N/m��) |
| 横断溝 |
T-20 |
グレードB |
みぞ幅 |
0.40 |
約180 |
| グレードC |
| T-14 |
| T- 6 |
| T- 2 |
| 側溝 |
T-20グレードC |
0 |
約180 |
| T-14 |
| T- 6 |
| T- 2 |
| 集水桝 |
T-20グレードC |
0 |
約180 |
| T-14 |
| T- 6 |
| T- 2 |
| Ｕ字溝 |
T-14 |
0 |
約180 |
| T- 6 |
| T- 2 |
| 歩道 |
5kN/m |
0 |
約180 |
|
|
T-20グレードB
溶接強度を上げ､駐車場の出入口や工場内でフォークリフトが通過する場所などの荷重に耐えられる設計です。
T-20グレードC･T-14･T-6･T-2
公道を除く敷地周辺道路及び敷地内道路､屋内に適します｡駐車場の出入口やフォークリフトや牽引車など特殊車両が通行する場所､車両が転回する場所には適しません。
|
|
| |
|
|
|
|
|
|
|
| |

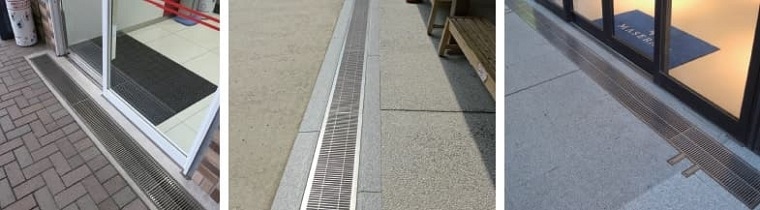

施工例
|
|
 |
|
| |
使用上の注意
|
|
○ステンレス製グレーチンクは使用場所にご注意ください。
駐車場の出入口やフォークリフトや牽引車など特殊車両が通行する場所､車両が転回する場所には適しません｡(T-20グレードBを除く)
|
| |
